Тип изделия | Автоматический выключатель для защиты электродвигателей (мотор-автомат)
|
Серия | Tmax T
|
Тип монтажа | монтажная плата
|
Ед. измерения | шт
|
Ширина, мм | 140
|
Глубина, мм | 103.5
|
Высота, мм | 205
|
Масса, кг | 3.25
|
Номинальный ток, А | 400
|
Кол-во силовых полюсов | 3
|
Род тока | Переменный
|
Номинальная отключающая способность, кA | 36
|
Предельная отключающая способность, кA | 36
|
Номинальное напряжение, В | 690
|
Класс защиты | IP20
|
Способ задания уставки расцепителя | По кратности (Km)
|
Климат. исполнение | У3
|
Токи уставки расцепителя в зоне перегрузки Ir, А | (0.4...1)*In
|
Электронный расцепитель | Да
|
Нормативный док-т | ГОСТ Р 50030.2
|
Тепловой расцепитель | Нет
|
Коэффициент гарантированного срабатывания, о.е. | 1.1
|
Коэффициент гарантированного несрабатывания, o.e. | 0.9
|
Взрывозащита | БеВзрывозащита
|
Активное сопротивление полюса R, мОм | 0.1031
|
Кратности тока для времени, tm | нет
|
Модульный | Нет
|
Дифф. расцепитель | Нет
|
Электромагнитный расцепитель | Нет
|
Тип расцепителя | Электронный
|
Вид привода | Ручной
|
Механическая износостойкость, кол-ко циклов | 20 000
|
Время срабатывания в зоне перегрузки tr, А: Согласно классов: 3Е, 5Е, 10Е, 20Е
Температура эксплуатации, С | -25С +70С
|
Способ задания уставки мгновенного расцепителя | По кратности (Ki)
|
Кратности уставки расцепителя Ki, о.е. | 6/8/11/13
|
Время срабатывания расцепителя в зоне КЗ tm с (шкала) | 0.02
|
Спец. исполнение | Тепловая память при дополнительном питании
|

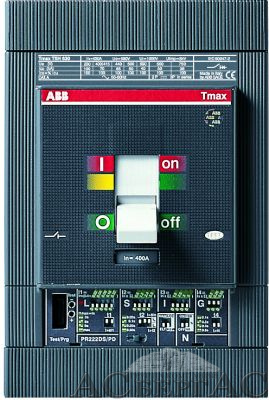

Дополнительные технические характеристики и фотографии к 1SDA0 54552 R1 T5N 400 Ekip M- LRIU 3p 400А Электронный 3х-полюс. автомат 36kA, подключ. под шину ABB 1SDA054552R1 Вы можете запросить у менеджеров отдела интернет-продаж, используя для этого удобный Вам способ связи.
