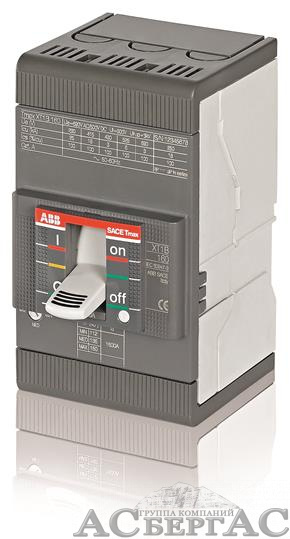

1SDA0 67399 R1 XT1C 160 TMD 160-1600 3p F F Термо-магнитнитный 3х-полюсный автомат 160А, 25kA ABB

1SDA0 67399 R1 XT1C 160 TMD 160-1600 3p F F Термо-магнитнитный 3х-полюсный автомат 160А, 25kA ABB. Вид 1 26.25%
  • Смотреть ролик
Цена со скидкой: 13417,40 руб. Розничная цена: 18193,09 руб.
  • Характеристики товара
  • Дополнительные характеристики товара
  • Оплата и доставка
  • Отзывы и комментарии
  • Сертификаты
Номин. напряжение690 В
Способ монтажаDIN-рейка/монтажная плата
Исполнениестационарный
Тип расцепителя устройстваТепловой, электромагнитный
Материал проводникаCu/Al
Возможность установки индикатора отключ.Да
Тип элемента управленияРукоятка поворотная
Вместе с расцепителем минимального напряженияНет
Кол-во полюсов3

Описание товара

 Автоматический термо-магнитный выключатель в литом корпусе Tmax XT1C 160 TMD 160-1600, производства компании ABB, рассчитан на большой диапазон рабочих токов и предназначен для защиты электрических цепей от перегрузки по току и коротких замыканий. Отличительными особенностями термо-магнитных автоматов серии Tmax являются двойная изоляция, прямое управление, ударо- и виброустойчивость, возможность установки как в вертикальном, так и в горизонтальном положении, возможность запитывания как через верхние, так и через нижние выводы.

 Модель Tmax XT1C 160 TMD 160-1600 имеет 3 силовых полюса, номинальную отключающую способность 25 килоампер и номинальный рабочий ток 160 Ампер. Предельная отключающая способность автоматического выключателя также составляет 25 килоампер.

 Термо-магнитный 3х-полюсный автомат Tmax XT1C 160 TMD 160-1600 имеет тепловой и электромагнитный расцепители и предназначен для работы с номинальным напряжением 690 Вольт, переменного тока. Коммутационная износостойкость модели Tmax XT1C 160 TMD 160-1600 составляет 8 000 циклов.

 Для термо-магнитных автоматов серии Tmax доступен широкий ассортимент дополнительных аксессуаров, таких как: моторные приводы, дополнительные выводы, поворотные рукоятки, замки и блокировки для выключателей и моторных приводов.

Тип изделия Автоматический выключатель в литом корпусе
Серия Tmax XT
Тип монтажа Din-рейка/монтажная плата
Ед. измерения шт
Ширина, мм 76.2
Глубина, мм 70
Высота, мм 130
Масса, кг 1.1
Номинальный ток, А 160
Кол-во силовых полюсов 3
Род тока Переменный
Номинальная отключающая способность, кA 25
Предельная отключающая способность, кA 25
Номинальное напряжение, В 690
Класс защиты IP20
Кратность уставки расцепителя Km,, о.е. 10
Способ задания уставки расцепителя По кратности (Km)
Климат. исполнение У3
Токи уставки расцепителя в зоне перегрузки Ir, А (0,7...1)*In
Тип монтажной рейки 35x15
Электронный расцепитель Нет
Электродинамическая стойкость Icm, кА 52.5
Нормативный док-т ГОСТ Р 50030.2
Наименование, тип XT1C 160 TMD 160-1600 3p F F
Тепловой расцепитель Да
Коэффициент гарантированного срабатывания, о.е. 1.2
Коэффициент гарантированного несрабатывания, o.e. 0.8
Взрывозащита БеВзрывозащита
Активное сопротивление полюса R, мОм 0.586
Кратности тока для времени, tm нет
Модульный Нет
Дифф. расцепитель Нет
Электромагнитный расцепитель Да
Тип расцепителя Тепловой, электромагнитный
Вид привода Ручной
Механическая износостойкость, кол-ко циклов 25 000
Мат. проводника Cu/Al
Номинальный ток, корпуса А 160
Коммутационная износостойкость, циклы 8 000
Время срабатывания в зоне перегрузки tr, А Определяется по времятоковой характеристике
Способ задания уставки мгновенного расцепителя По кратности (Ki)
Токи уставки расцепителя Ii, о.е. (0,7..1)*In
Кратности уставки расцепителя Ki, о.е. 10*In
Время срабатывания расцепителя в зоне КЗ tm с (шкала) 0.015
