Бокс встраиваемый на 24 мод. прозрачная дверь (с клемм.) 320х435х108 Mistral41 ABB

Пластиковые боксы линейки Mistral-41, производства компании ABB, предназначены для использования в качестве оболочек низковольтных распределительных шкафов на частных и небольших коммерческих объектах.

Боксы линейки Mistral-41 изготавливаются на заводе LUK в Италии в двух вариантах исполнения: Mistral 41 F - для встраиваемого монтажа и Mistral 41 W для настенного монтажа (wall mounting). Шкафы выпускаются с белыми, прозрачными-дымчатыми и прозрачными-бирюзовыми дверцами. Линейка боксов включает в себя модели ёмкостью от4 до 72 модулей.

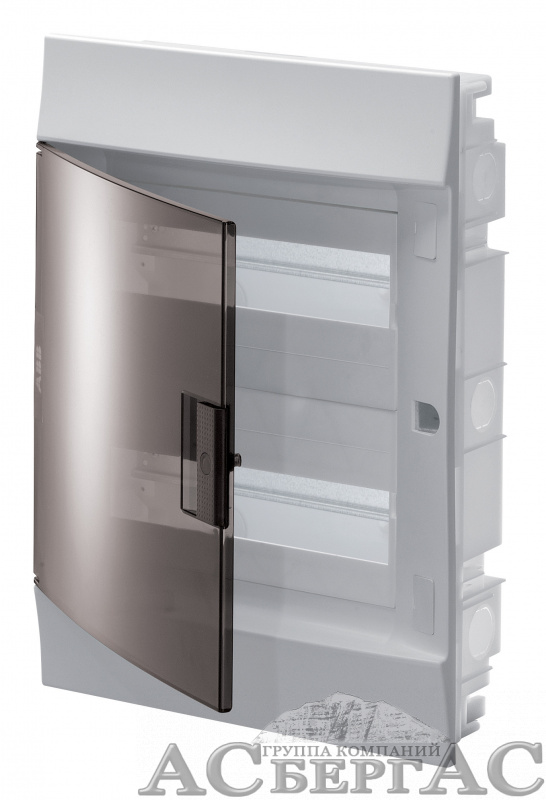

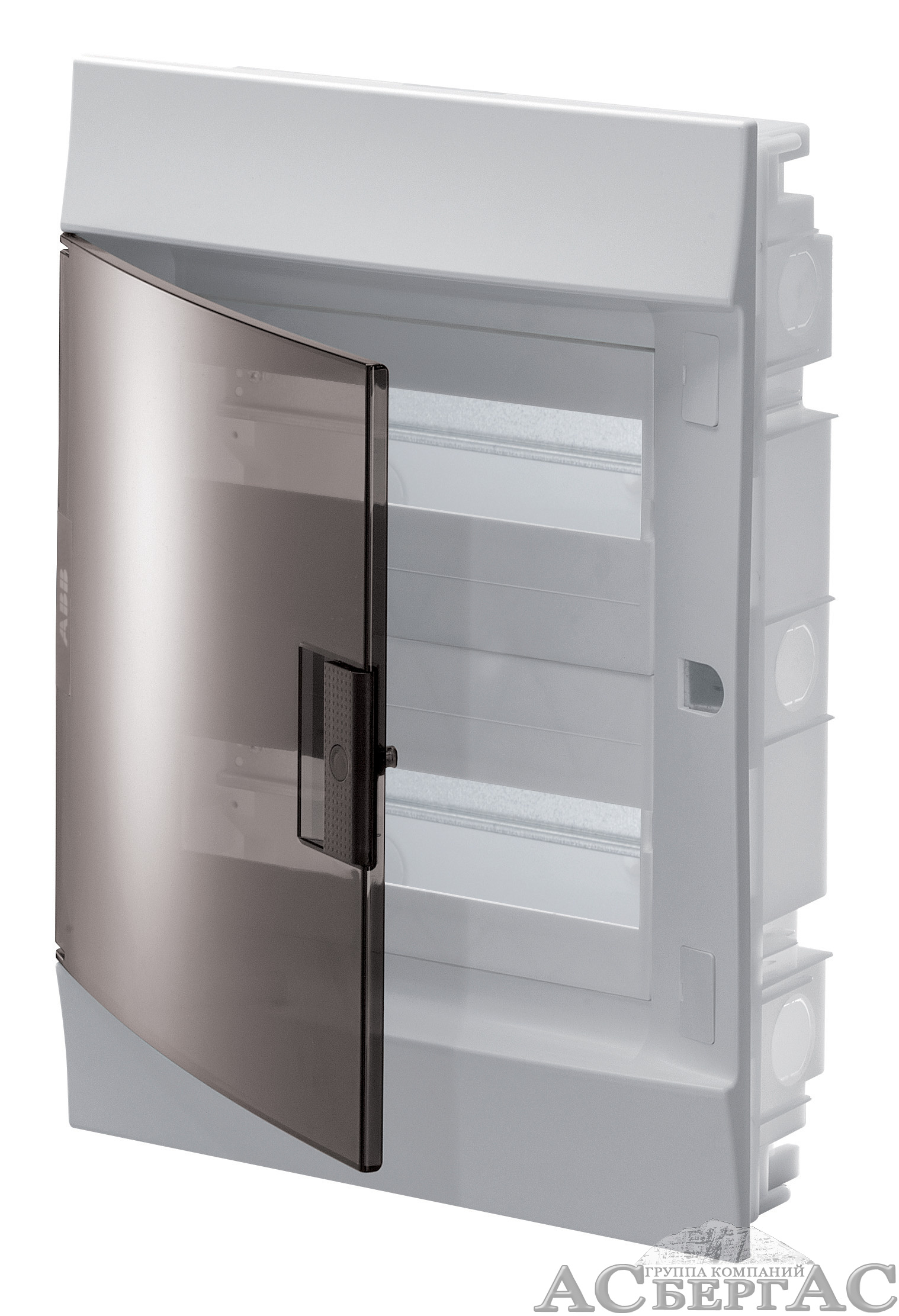

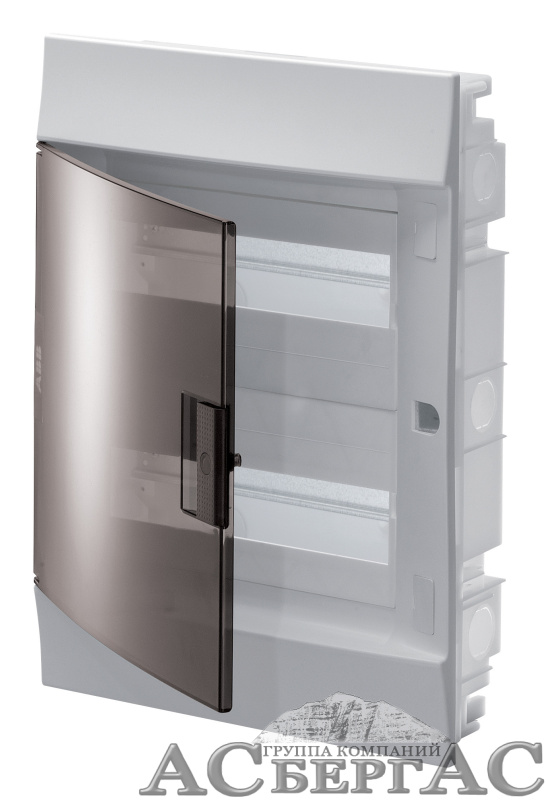

Шкаф Mistral 41 F 24М – представляет из себя пластиковый, встраиваемый бокс с внешними габаритами 320х435х108 миллиметров. Цифра 41 в названии линейки шкафов говорит от степени пыле-влаго-защиты - IP-41. Бокс имеет 2 DIN-рейки на которые можно установить до 24 модулей устройств. Бокс состоит из лицевой панели с прозрачной дымчато-серой дверкой, съёмной рамы с DIN-рейками, держателей для нулевой шины и шины заземления.

В боксе Mistral 41 возможна регулировка установки DIN-реек по глубине. Есть две стандартных глубины установки DIN- реек: 84 мм для крупных модульных изделий, таких как S800, Tmax XT с повышенной глубиной посадки и 56 мм. для стандартных модульных изделий, таких как линейки System Pro M и S200, SH200. Расстояние между DIN-рейками в шкафах серии Mistral 41 составляет 150мм.

Лицевую панель шкафов можно выровнять по горизонту благодаря специальным регулировочным пазам, расположенным под углом 45 градусов и допускающим наклон панели до 5 мм в каждую сторону относительно точки крепления. Таким образом, если при монтаже коробки в стене была допущена погрешность, то при установке лицевой панели с DIN-рейками и аппаратами эту ошибку всегда можно исправить.

Двери шкафа открываются более чем на 180 градусов и, благодаря их абсолютной симметрии, направление открытия двери можно легко изменить, перевернув лицевую панель.

Бокс имеет съёмные пластроны для облегчения доступа к аппаратам защиты без демонтажа всей лицевой панели. Сами пластроны крепятся на защёлки и их установка возможна без использования специализированного инструмента.

В стандартном комплекте с боксом поставляются шины с латунными клеммниками, инструкция по сборке бокса, пакет с крепёжными элементами, наклейки для маркировки модулей и заглушки для закрытия не используемых модулей в пластронах.

В шкафах Mistral 41 вверху и внизу шкафа можно устанавливать дополнительную DIN-рейку для монтажа на ней клеммных блоков либо на эти же места можно поставить стандартную гребёнку. Вдоль боковой стены шкафа предусмотрена возможность установки гибких перфорированных кабель-каналов для проводки.

Из дополнительных аксессуаров для шкафов серии Mistral 41 доступны:
-горизонтальная перегородка, разделяющая шкаф на секции
- втулка, для соединения между собой нескольких шкафов
- вертикальный соединитель, для объединения шкафов и закрепления гофрированных труб
- глухие пластроны для установки внутри шкафа светосигнальной и пускорегулирующей аппаратуры
- Замок с ключами
- Двери (непрозрачная белая, прозрачная серая и прозрачная голубая)
- клеммные блоки (самозажимные или винтовые) с цветовой дифференциацией для клемм нейтрали или заземления
- держатели для клеммных блоков

Для защиты шкафов на этапе отделочных и штукатурных работ в комплекте поставки предусмотрена специальная картонная крышка, закрывающая бокс от брызг и грязи.

Бокс поставляется в картонной упаковке, закрытой защитной плёнкой.
