Номин. напряжение | 230 ... 440 В |
Способ монтажа | DIN-рейка |
Возможна дополнительная комплектация | Да |
С рег-кой задержки | Нет |
Номин. ток | 25A |
Глубина монтажн. встраиваемая | 75.8 мм |
Макс. потери мощности | 1,3 |
Количество модулей (модульная ширина) | 4 |
Тип тока утечки | AC |
Степень защиты | IP2X |
Селективная защита | Нет |
Кратковременная задержка срабатывания | Нет |
Номин. ток утечки | 30mA |
Прочность импульсная | 0.25 кА |
Номин. отключающая способность | 6kA |
Кол-во полюсов | 4 |
Тип срабатывания | AC |
Макс. сечение кабеля | 25 |

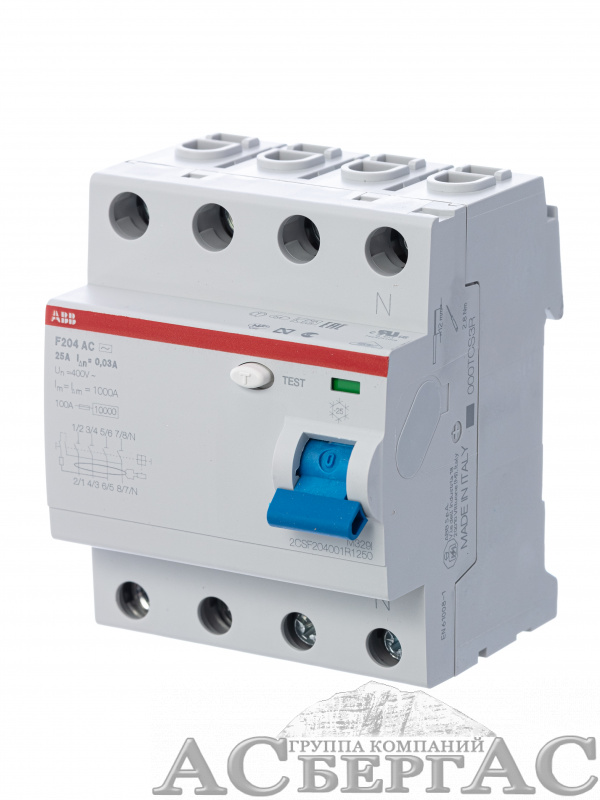

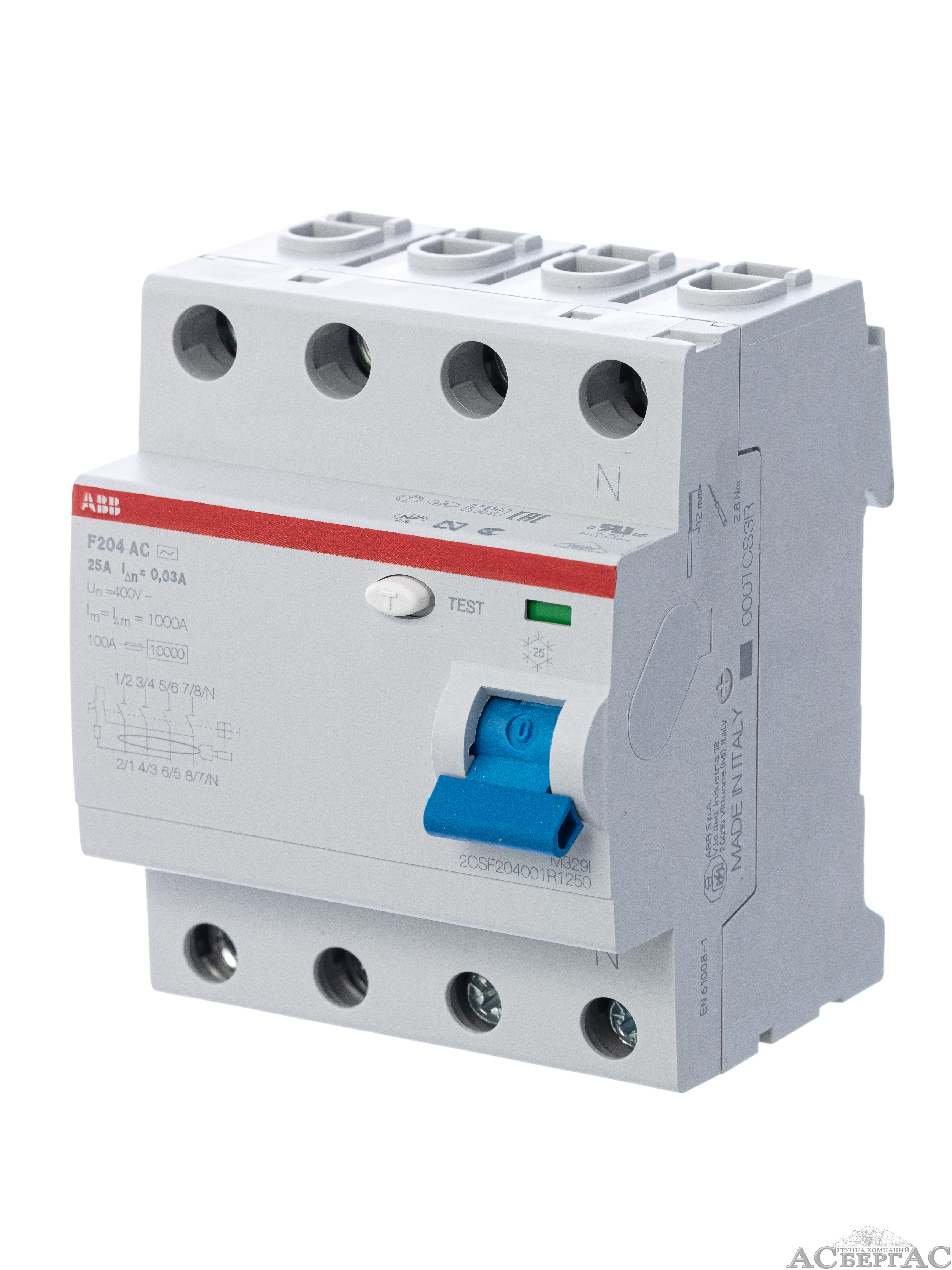

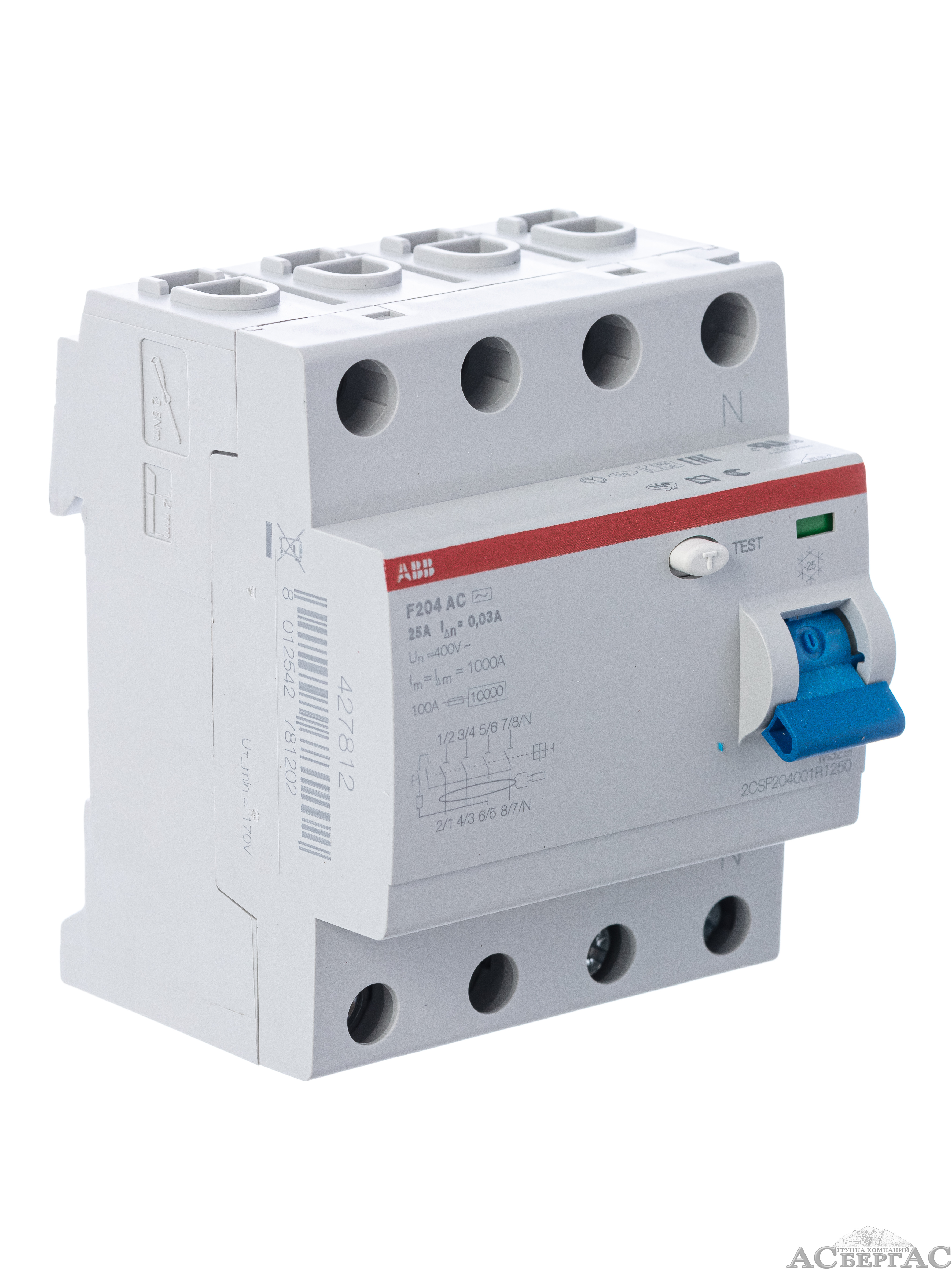

Дифференциальный выключатель F204 AC-25/0,03 типа AC, предназначен для работы в цепях переменного тока с напряжением до 400 Вольт и номинальном токе 25 Ампер. Номинальный отключающий дифференциальный ток выключателя составляет 30 миллиампер.
Максимальное сечение подключаемых кабелей - 25 кв.мм. Выключатель предназначен для крепления на дин-рейку имеет 4 полюса и занимает на дин-рейке, соответственно, 4 DIN-модуля.
F204 AC-25/0,03 имеется возможность подключения дополнительных аксессуаров, таких как дополнительные, вспомогательные и сигнальные контакты, блок автоматического повторного включения или дистанционные расцепители.
В данном выключателе два типа клеммных разъёмов - передний для кабелей до 25 кв.мм и задний для кабелей до 10 кв.мм или для шин. Диапазон рабочих температур от -25 °C до +55 °C.
Оригинальный выключатель дифференциального тока имеет лазерную маркировку знаков сертификации, схему подключения и технические характеристики на видимой области корпуса. В целях обеспечения непрерывности питания электроустановки вашего дома F204 AC-25/0,03 может быть соединен с блоком автоматического повторного включения F2C-ARH.

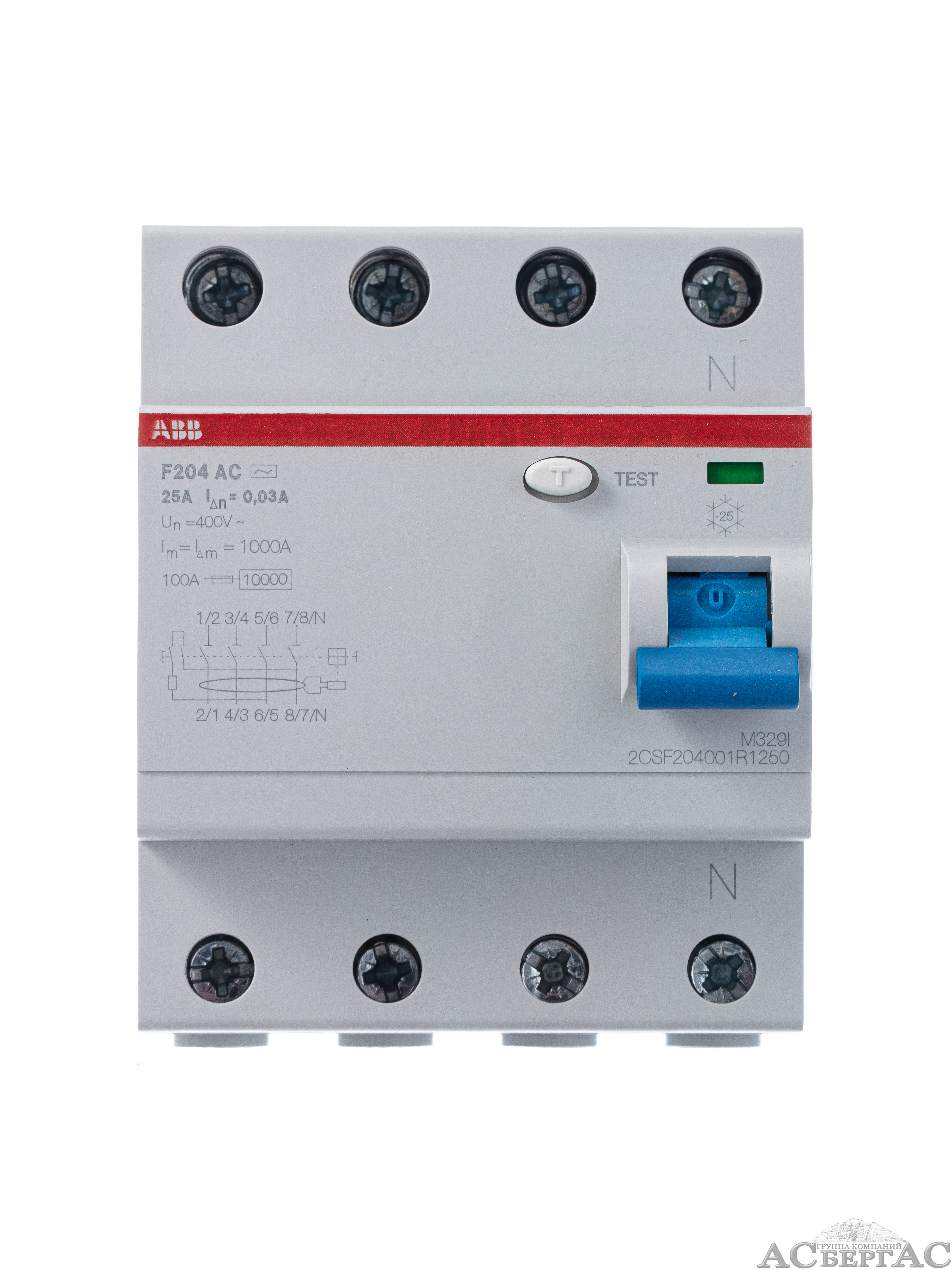

Для обеспечения безопасности пользователя на передней панели выключателя расположено окно индикатора реального положения контактов и кнопка "Тест" для проверки работоспособности выключателя. Электрические контакты выключателя F204 AC-25/0,03 имеют степень защиты IP20, которая исключает возможность прикосновения пользователя к оголённым частям электрических контактов.
