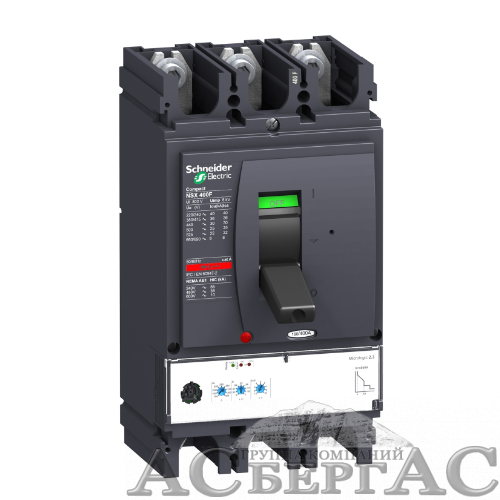

Серия | Compact NSX
|
Тип монтажа | Монтажная плата
|
Ед. измерения | шт
|
Ширина, мм | 140
|
Глубина, мм | 110
|
Высота, мм | 255
|
Масса, кг | 6.05
|
Макс. сечение подключаемого кабеля, мм2 | 240
|
Номинальное напряжение, В | 380
|
Род тока | Переменный
|
Климат. исполнение | УХЛ4
|
Номинальная отключающая способность, кA | 36
|
Вид привода | Ручной
|
Тип расцепителя | Электронный
|
Тип доп. расцепителя | Нет
|
Исполнение | Стационарный
|
Кратность уставки расцепителя Km,, о.е. | 1.5/2/3/4/5/6/7/8/9/10
|
Способ задания уставки расцепителя | По кратности (Km)
|
Способ задания уставки мгновенного расцепителя | По току (Ii)
|
Токи уставки расцепителя в зоне перегрузки Ir, А | 250/280/320/350/380/400
|
Время срабатывания в зоне перегрузки tr, А | 6.5/13.5/26
|
Электронный расцепитель | Да
|
Реактивное сопротивление полюса X, мОм | 0.17
|
Электродинамическая стойкость Icm, кА | 75.6
|
Наименование, тип | 3P3D
|
Коэффициент гарантированного несрабатывания, o.e. | 0,8
|
Взрывозащита | Без взрывозащиты
|
Активное сопротивление полюса R, мОм | 0.65
|
Кратности тока для времени, tm | Нет
|
Модульный | Нет
|
Дифф. расцепитель | Нет
|
Предельная отключающая способность, кA | 36
|
Кратность тока для времени tr, o.e. | 6
|
Время срабатывания расцепителя в зоне КЗ tm, c | 0,01
|
Электромагнитный расцепитель | Нет
|
Токи уставки расцепителя Ii, о.е. | 4 800
|
