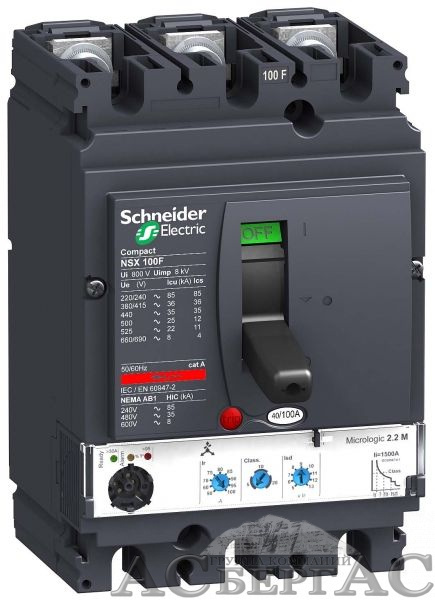

429833 NSX100N MIC.2.2M 3P 25A Электронный 3х-полюс. автомат 25A 50kA, подкл. под шину (защита двигателя) Schneider Electric

Номин. напряжение	220 ... 250 В
Тип расцепителя устройства	Электронный
Номин. ток	25 А
Кол-во полюсов	3

NSX100N MIC.2.2M 3P 25A Электронный 3х-полюс. автомат 25A 50kA, подкл. под шину (защита двигателя)  Schneider Electric


10 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
35 кА Icu в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
36 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
90 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
20 кА в 600 В переменный ток 50/60 Гц в соответствии с UL 508
50 кА в 480 V переменный ток 50/60 Гц в соответствии с UL 508
85 кА в 240 V переменный ток 50/60 Гц в соответствии с UL 508

Ics 35 кА 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 36 кА 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 50 кА 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 50 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 90 кА 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2



Защита от короткого замыкания с малой задержкой срабатывания
Защита от перегрузки (с длительной выдержкой времени)



20000 циклы 690 V In/2 в соответствии с IEC 60947-2
30000 циклы 440 V In в соответствии с IEC 60947-2
50000 циклы 440 V In/2 в соответствии с IEC 60947-2


120 с 1,5 x Ir 5
20 с 7,2 x Ir 20
240 с 1,5 x Ir 10
26 с 6 x Ir 20
480 с 1,5 x Ir 20
5 с 7,2 x Ir 5
13.5 с 6 x Ir 10
6.5 с 6 x Ir 5



EN 60947-2
IEC 60947-2

Диапазон	Compact
Наименование продукта	Compact NSX
Тип изделия или компонента	Автоматический выключатель
Краткое имя устройства	Compact NSX100N
Область применения	Двигатель
Описание полюсов	3P
Описание защищенных полюсов	3t
Тип сети	Переменный ток
Частота сети	50/60 Гц
[In] номинальный ток	100 А ( 40 °C ); 100 А ( 65 °C )
[Ui] номинальное напряжение изоляции	800 В переменный ток 50/60 Гц
[Uimp] номинальное импульсное напряжение	8 кВ
[Ue] номинальное рабочее напряжение	690 V переменный ток 50/60 Гц
Код номинала автоматического выключателя	N
Отключающая способность	50 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ics] номинальная рабочая отключающая способность	Ics 10 кА 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Соответствие требованиям к изоляции	Да в соответствии с EN 60947-2; Да в соответствии с IEC 60947-2
Категория применения	Категория А
Наименование расцепителя	Micrologic 2.2 M
Технология отключающего блока	Электронный
Защитные функции расцепителя	LSoI
Номинал расцепителя	25 А ( 65 °C )
Тип защиты	Мгновенная защита от короткого замыкания
Степень загрязнения	3 в соответствии с IEC 60664-1
Тип управления	Тумблерный переключатель
Способ крепления	Закрепленный
Монтажная опора	Задняя монтажная панель
Присоединение с верхней стороны	Передний
Соединение с нижней стороны	Передний
Механическая износостойкость	50000 циклы
Электрическая прочность	10000 циклы 690 V In в соответствии с IEC 60947-2
Шаг соединения	35 мм
Сигнализация	Светодиод "готов к работе"; Светодиод "95 % Ith"
Класс срабатывания для двигателя	5; 10; 20
Дополнительная защита двигателя	Небаланс фаз
Уставка защиты с длительной задержкой срабатывания Ir	9 регулируем. настроек
Диапазон длительных задержек срабатывания	12...25 A
Задание длительной задержки срабатывания	Фиксированный
[Tr] длительная задержка срабатывания	10 с 7,2 x Ir 10
Тепловая память	20 минут до и после срабатывания
Диапазон установок защиты от короткого замыкания Isd	9 регулируем. настроек
[Isd] диапазон уставок защиты от короткого замыкания	5...13 x Ir
Задание короткой задержки срабатывания	Фиксированный
Диапазон уставок мгновенной защиты типа Ii	Фиксированный
Диапазон уставок мгновенной защиты	425 A
Высота	161 мм
Ширина	105 мм
Глубина	86 мм
Масса продукта	2.05 кг
Класс защиты от поражения электрическим током	Класс II
Стандарты	UL 508
Сертификация	UL; CSA
Cтепень защиты IP	IP40 в соответствии с IEC 60529
Класс IK	IK07 в соответствии с IEC 62262
Рабочая температура	-35...70 °C
Температура окружающего воздуха при хранении	-55...85 °C
