Номин. напряжение | 400 В |
Характеристика срабатывания-кривая тока | C |
Возможна дополнительная комплектация | Да |
Отключение нейтрали N | Нет |
Номин. ток | 10 А |
Глубина монтажн. встраиваемая | 71 мм |
Класс токоограничения устройства | 3 |
Количество модулей (модульная ширина) | 3 |
Степень защиты | IP2X |
Степень загрязнения устройства | 2 |
Номин. отключающая способность по IEC 60947-2 | 11,2 |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин. отключающая способность | 11,2 кА |
Кол-во полюсов | 3 |
Макс. сечение кабеля | 35 |

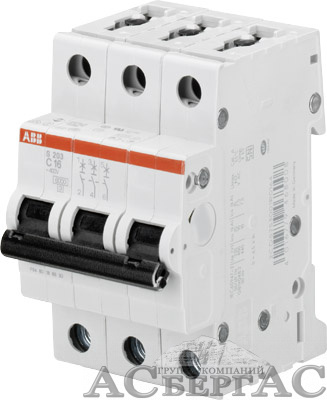

Модульный автоматический выключатель S203M C10 с характеристикой электромагнитного расцепления "С" предназначен для защиты резистивных и индуктивных нагрузок с низким импульсным током до 10 Ампер. Данная модель предназначена для крепления на дин-рейку имеет 3 полюса и занимает на дин-рейке, соответственно, 3 DIN-модуля.
Выключатель имеет индикатор состояния контактов, отдельный слот для удобства подключения шинной разводки, двойные клеммы с возможностью подключения кабеля сечением до 35 мм2 и защитой от прикосновения. S203M C10 оснащён тепловым и электромагнитным расцепителями с номинальной отключающей способностью 10 кА, а предельная отключающая способность составляет 11,2 кА. Время срабатывания расцепителя при коротком замыкании составляет 0,01 секунды.
Серия | S200M |
Тип монтажа | DIN-рейка |
Ед. измерения | шт |
Ширина, мм | 53 |
Глубина, мм | 69 |
Высота, мм | 88 |
Масса, кг | 0.375 |
Исполнение | Стационарный |
Предельная отключающая способность, кA | 11.2 |
Кратность уставки расцепителя Km,, о.е. | C (5-10In) |
Способ задания уставки расцепителя | По типу (A/B/C/D...) |
Климат. исполнение | УХЛ3.1 |
Тип монтажной рейки | 35x15, 35x7.5 |
Электронный расцепитель | Нет |
Электродинамическая стойкость Icm, кА | 30 |
Тепловой расцепитель | Да |
Взрывозащита | Без взрывозащиты |
Активное сопротивление полюса R, мОм | 13.3 |
Кратности тока для времени, tm | нет |
Модульный | Да |
Дифф. расцепитель | Нет |
Время срабатывания расцепителя в зоне КЗ tm, c | 0.01 |
Электромагнитный расцепитель | Да |
