Smartlink

Cистема удаленного управления, мониторинга и автоматизации
Smartlink

Smartlink обеспечивает наиболее полное управление оборудованием в вашем распределительном шкафу.
Она осуществляет:

Оптимизацию потребления электроэнергии, повышение энергоэффективности

Сбор и обработка информации со всех счётчиков электроэнергии, для каждого типа цепи и потребителя
Автоматизация, планирование и управление нагрузкой на сеть для оптимизации энергопотребления

Повышение бесперебойности электроснабжения и доступности электроэнергии

В случае отключения электропитания система немедленно информирует пользователя об этом
Возможность лёгкого и быстрого изменения конфигурации электрооборудования

Контроль расходов

Возможность учета электроэнергии на любом уровне – от больших секторов или секций до каждого отдельного фидера

Интеллектуальное управление

Централизованное управление и сбор данных при помощи простого и удобного в подключении интерфейсного модуля
Доступ к различным типам данных по универсальному интерфейсу Modbus

Эффективность

Удобные в использовании защёлкивающиеся соединительные разъёмы для комплексного взаимодействия оборудования распределительного щита с системой управления любым объектов

Безопасность

Надёжные помехоустойчивые разъёмы
Соответствует требованиям по электромагнитной совместимости

Без имени-2.png

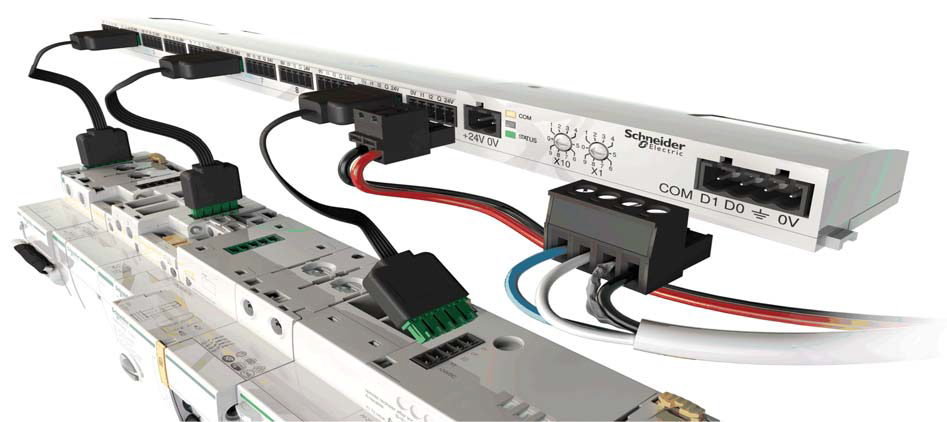

Интерфейс связи Acti 9 Smartlink гарантирует безопасную и надёжную работу электрооборудования в течение долгого времени.
Он специально разработан для интеграции в существующие распределительные щиты и обеспечивает высочайший уровень безопасности и гибкости управления, в том числе в сложных условиях

	Интерфейс, сертифицированный на соответствие требованиям по электромагнитной совместимости (ЭМС) Вы можете доверять данным Acti 9 Smartlink В интерфейсе связи Acti 9 Smartlink особое внимание уделено электромагнитной совместимости. В любой момент вы можете быть твёрдо уверены в точности передаваемых данных по цепи управления вне зависимости от типа используемого электрооборудования.		Соответствует требованиям по электромагнитной совместимости (ЭМС)

	100% надёжность Достоверность данных будет неизменной в течение всего срока службы Разработчики могут быть уверены в том, что все устройства Acti 9 в полной мере испытаны на соответствие современным промышленным стандартам. Основой интерфейса является передача данных о надежным контактам 24 В, которые гарантируют достоверность передаваемой информации.		Интерфейс связи Acti 9 Smartlink – высокое качество без компромиссов

	Экономия времени Удобство в эксплуатации: • Интуитивно понятный процесс подключения. • Точное планирование графика профилактических работ на объекте		Соответствие стандартам МЭК 60947-5-1, МЭК 60947-5-4, МЭК 61131-2

	Повышение бесперебойности электроснабжения, снижение затрат на эксплуатацию Оператор имеет возможность: • В реальном времени отслеживать многочисленные параметры работы подключенных устройств для минимизации простоев. • Мгновенно выявлять аварийные цепи. • Проводить предупредительное обслуживание с целью максимального увеличения полезного времени работы, используя, в том числе информацию о количестве включений/отключений нагрузок и длительности их работы.		Простота подключения и эксплуатации обеспечивает комфорт и уверенность обслуживающего пресонала

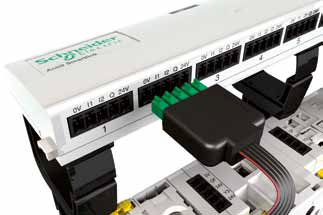

Acti 9 Smartlink: сердце системы
Использование Modbus позволяет передавать данные о следующих Schneider Electric параметрах: • Состояние аппаратов защиты (автоматы, УЗО, дифавтоматы) и наличие аварии • Потребление электроэнергии • Текущее состояние и управление контакторами и импульсными реле		Дополнительные функции: • Считывание информации об электропотреблении с импульсного выхода счетчика • Подсчёт среднего расхода электроэнергии • Счетчик событий • Продолжительность нахождения нагрузок во включенном состоянии

Вспомогательные контакты		Готовые кабели с разъемами
	24 В пост. тока: блок-контакты сигнализации положения Вкл./Откл. выключателя блок-контакт индикации аварийного отключения		Предотвращают возможные ошибки подключения Предлагаются различной длины

Счётчики электроэнергии		Вспомогательный контакт контактора
	Установка на DIN-рейку Предназначены для учёта активной электроэнергии в одно- или трёхфазной сети		24 В: управление контактором индикация положения Вкл./Откл. Управление контактором 24 В: несколько режимов режимов локального и дистанционного управления

Автоматический выключатель с дистанционным управлением		Вспомогательный контакт импульсного реле
	24 В пост. тока и 230 пер. тока: дистанционное управление встроенные контакты состояния и аварийной сигнализации индикация срабатывания Несколько режимов локального и дистанционного управления		24 В: управление контактором индикация положения Вкл./Откл. Управление контактором 24 В: несколько режимов режимов локального и дистанционного управления

Устройство удаленного управления
	Дистанционное Вкл./Откл. модульных автоматических выключателей Дистанционное управление повторным включением после аварийного срабатывания Управление 24 В пост. тока либо 230 В пер. тока Несколько режимов локального и дистанционного управления
