Подключение рубильника

Рубильник – электроаппарат, используемый в цепях переменного и постоянного тока для ручной коммутации. Состоят эти устройства из контактных пар ножевого стоечного типа, приводного механизма ручного типа. Аппараты для коммутации под нагрузкой комплектуют дугогасительными камерами.

Различают следующие основные типы рубильников:

- Разрывные. Эти устройства предназначены для отключения и включения подачи напряжения. Рубильники этого типа устанавливают сразу после вводно-распределительного устройства перед вводным автоматом. Схема подключения рубильника такого типа не отличается сложностью. Положение рубильника должно исключать самопроизвольное замыкание или размыкание контактов под действием силы тяжести. Устройства открытого исполнения допускается устанавливать только в местах, куда не имеют доступа лица, не имеющие допуска к электроустановкам под напряжением.

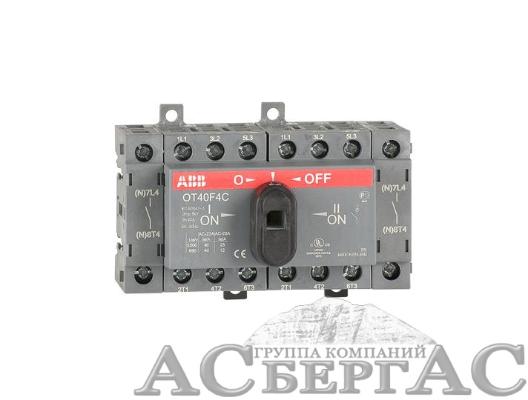

- Реверсивные или перекидные. Электроаппараты такого типа служат для ручного переключения нагрузки с одной линии электропитания на другую в схемах бесперебойного электроснабжения. Подключение рубильника реверсивного несколько сложнее. Устройство устанавливают после автоматов, защищающих резервную и основную линию проводки. К одной из входных контактных групп рубильника подключают кабель от основной линии электроснабжения, ко второй – от резервной. На выходе устройства устанавливают перемычки, соединяющие соответствующие фазы. При подключении важно соблюдать порядок чередования фаз, что необходимо для трехфазных сетей с неравномерной нагрузкой, и не перепутать фазный и нулевые провода (для однофазных и трехфазных сетей с нулевым проводом).

Подключение рубильника, как и монтаж электроаппаратов другого назначения, проводится лицами с профильным образованием и необходимым допусками. Ошибки могут привести к короткому замыканию, поломкам подключенного электрооборудования
