Как установить автоматический выключатель
Чтобы коммутационно-управляющее оборудование стабильно и безопасно выполняло свои функции необходимо знать, как установить автоматический выключатель. Такое устройство фиксируется на DIN-рейку или на панель (современные шкафы распределительного типа предусматривают оба варианта). Для монтажа предусматриваются крепежная скоба и защелка, а также специальные отверстия.

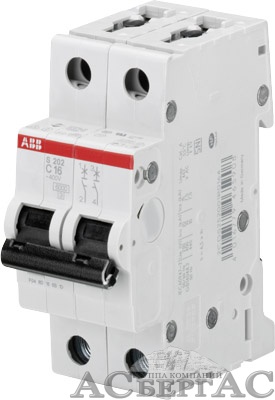

Алгоритм действий по установке двухполюсного автоматического аппарата предусматривает:
- Отключение электричества;
- Фиксация выключателя на посадочной рейке с последующим защелкиванием фиксатора;
- Защита жил проводника в среднем на 10 см;
- Подключение фазы и вводного ноля в зажимы расположенные вверху;
- Крепление исходящей фазы и ноля (идущие к потребителям электричества) в отверстиях расположенных в нижней части;
- Проверка выполненной работы. Взять проводники в руки и направить их в разные стороны. При надежности соединения жилы будут находиться в изначальном положении. В случае возникновения сомнения в прочности крепления проводников потребуется поджать винты фиксирующего типа.
- Пустить ток по системе с помощью возобновления электрического питания. Напряжение поступает в сеть и проверяется стабильность функционирования установленного агрегата.
Для выполнения подключения «автомата» важно использовать качественные материалы. Проводные соединения нужно плотно затянуть в клеммах. Если подключено несколько кабелей, их контакты должны иметь защиту и быть обcлужены. Чтобы обеспечить эффективность соединения следует выполнить запайку и предусмотреть изоляцию. Строго следуя рекомендациям у вас не должно возникнуть вопросов, как правильно установить автоматический выключатель, имея электрощит, проводку вводного и исходящего типа, а также подключаемое устройство.
