Способ монтажа | Установка на поверхность |
Исполнение | Подготовлен для аппаратов |
Материал корпуса | Пластик |
DIN-рейка | Да |
Возможно расширение | Нет |
Номин. ток | 125A |
Кол-во рядов | 2 |
Количество модулей (модульная ширина) | 24 |
Степень защиты | IP65 |
Цвет | Серый |
С монтажной панелью | Нет |
Тип лицевой панели | Закрытого типа |
Номер цвета RAL | 7035 |
С прозрачной дверцей-крышкой | Да |
Пластиковые боксы линейки Mistral-65, производства компании ABB, предназначены для использования в качестве оболочек низковольтных распределительных шкафов на частных и небольших коммерческих объектах.
Боксы линейки Mistral-65 изготавливаются на заводе LUK в Италии в одном варианте исполнения: для настенного монтажа (wall mounting). Цифра 65 в названии линейки шкафов говорит о повышенной степени пыле-влаго-защиты - IP-65. Благодаря которой боксы можно использовать в пыльных и влажных помещениях, таких как мастерская, баня, гараж или подвал. Шкафы выпускаются с белыми, прозрачными-дымчатыми и прозрачными-бирюзовыми дверцами. Линейка боксов включает в себя модели ёмкостью от 4 до 72 модулей.

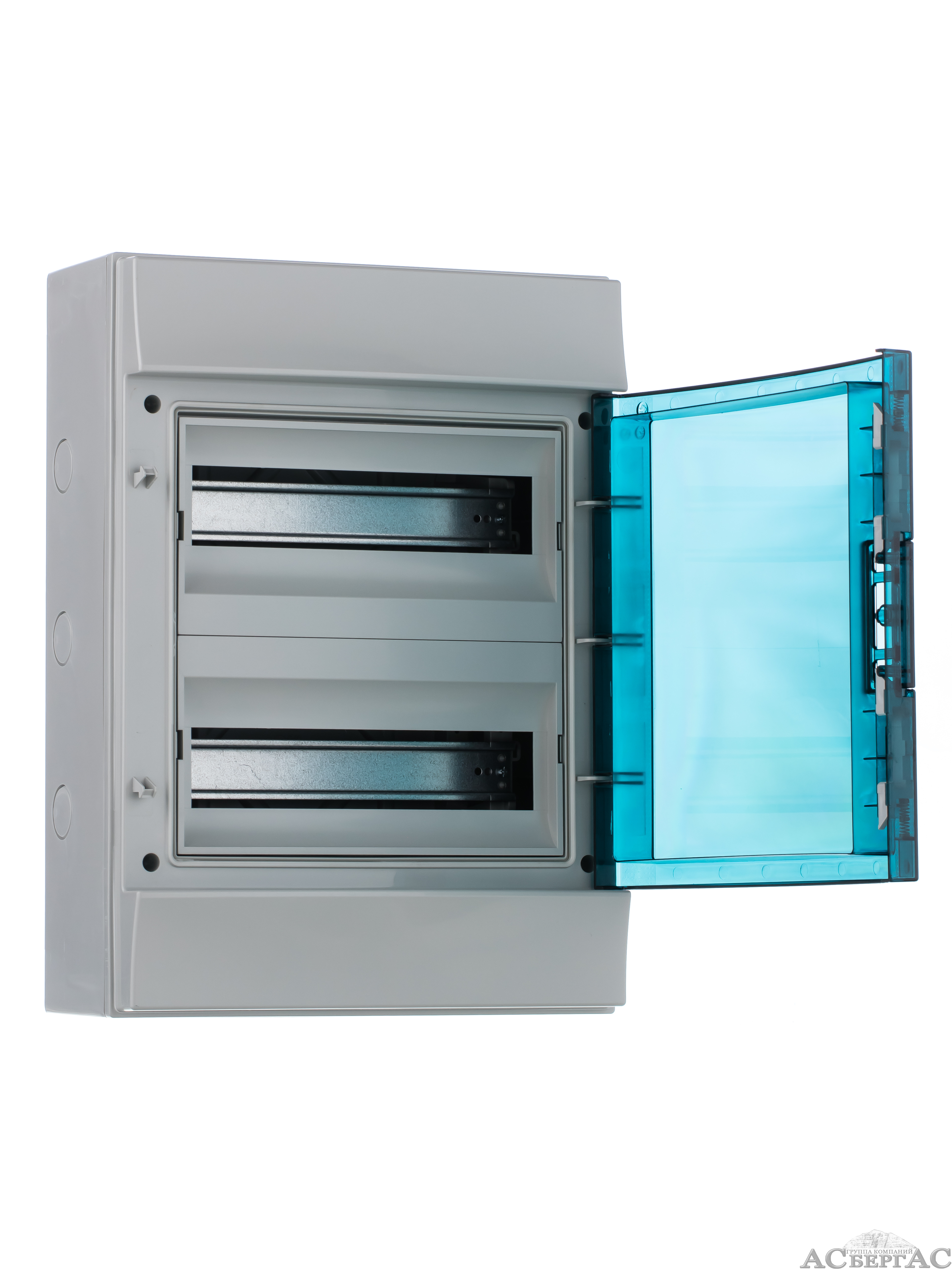

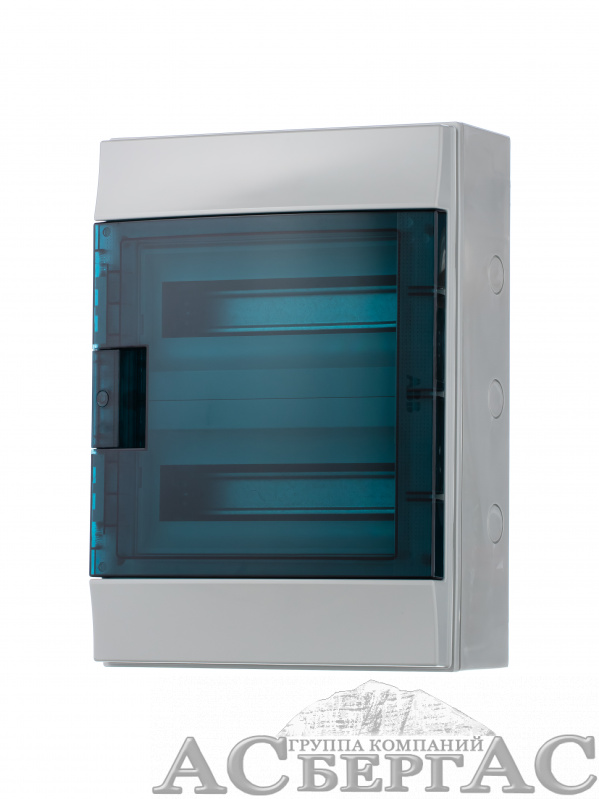

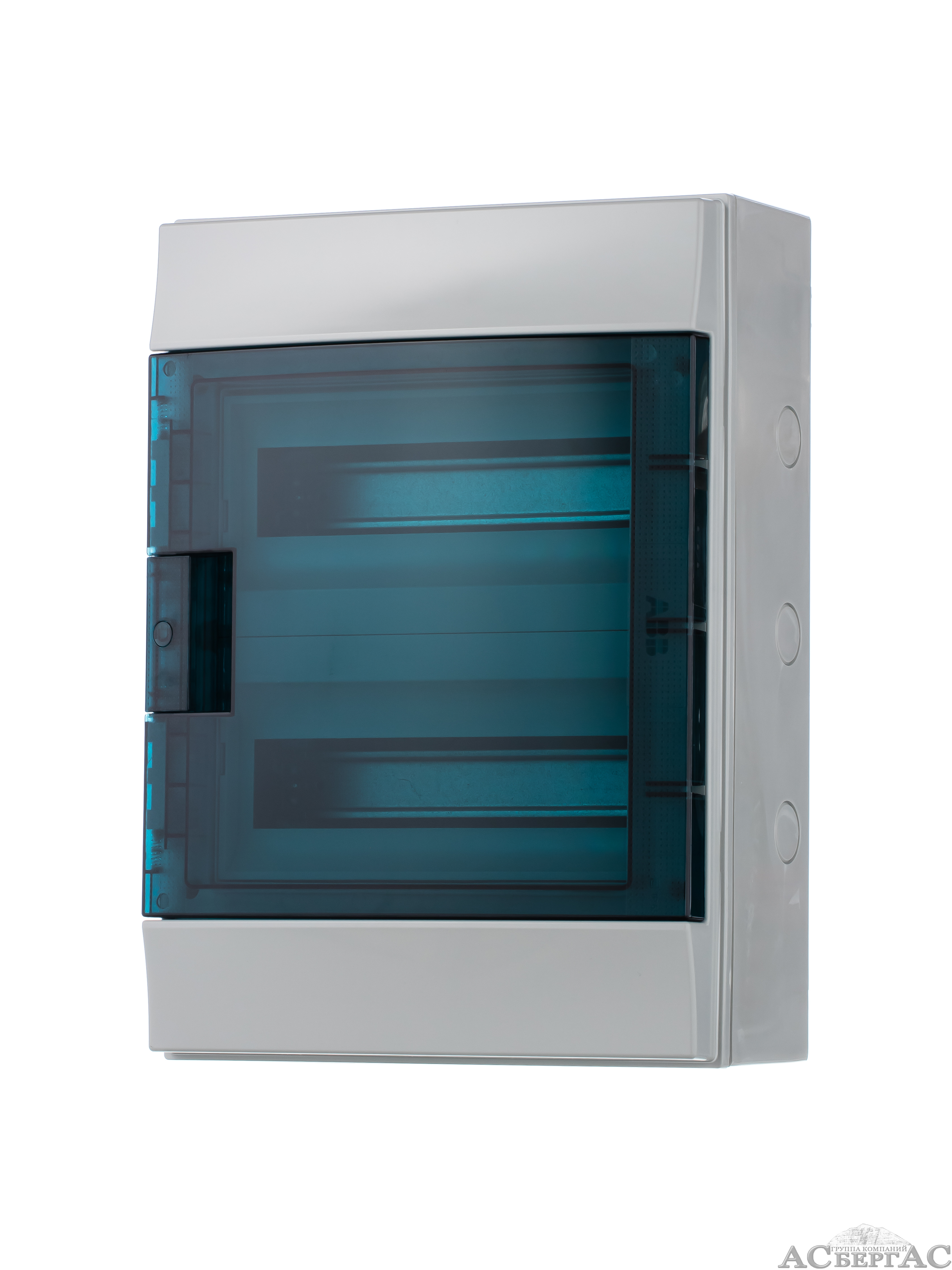

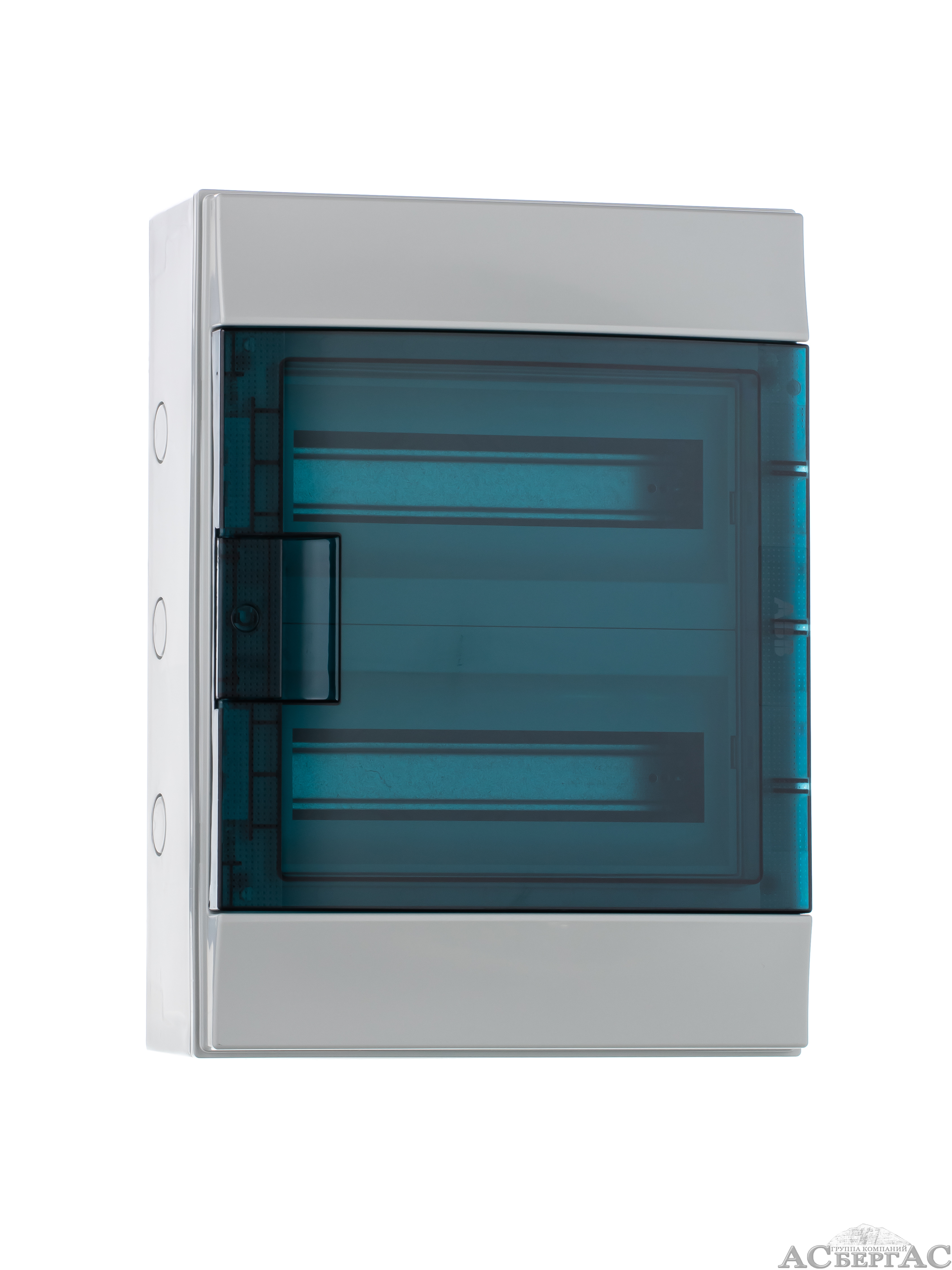

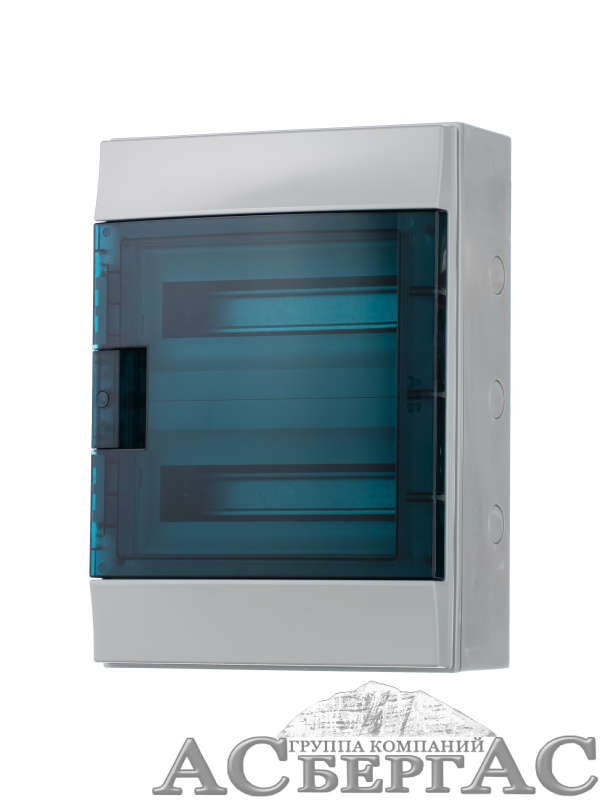

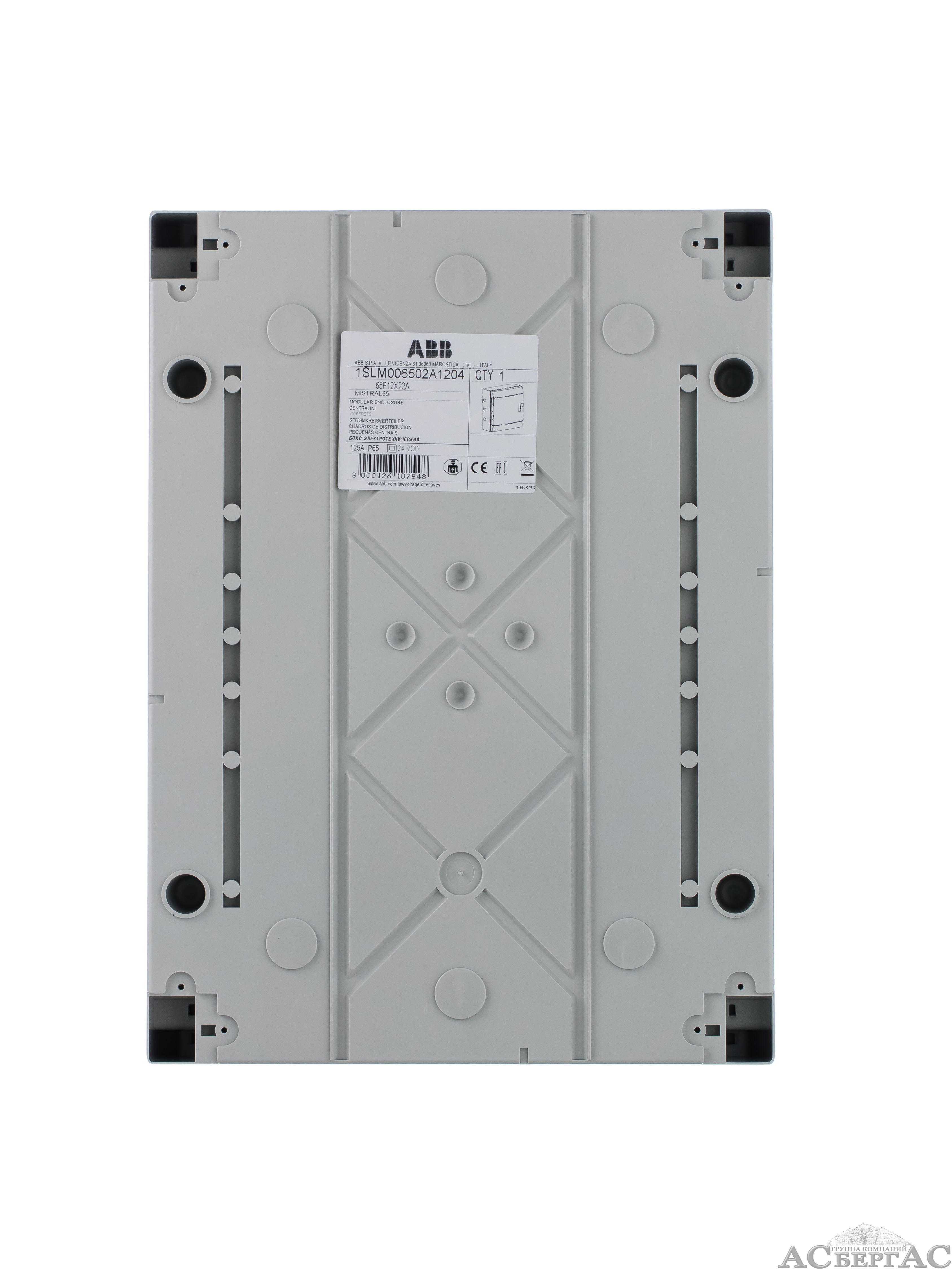

Шкаф Mistral 65-24М – представляет из себя пластиковый, встраиваемый бокс с внешними габаритами 320х435х155 миллиметров. Бокс имеет 2 DIN-рейки на которые можно установить до 24 модулей устройств. Бокс состоит из лицевой панели с прозрачной бирюзовой дверкой, съёмной рамы с DIN-рейками, держателей для нулевой шины и шины заземления.
В боксе Mistral 65 возможна регулировка установки DIN-реек по глубине. Есть две стандартных глубины установки DIN- реек: 84 мм для крупных модульных изделий, таких как S800, Tmax XT с повышенной глубиной посадки и 56 мм. для стандартных модульных изделий, таких как линейки System Pro M и S200, SH200. Расстояние между DIN-рейками в шкафах серии Mistral 65 может изменяться, на выбор есть значения: 125мм и 150 мм.
Двери шкафа открываются более чем на 180 градусов и, благодаря их абсолютной симметрии, направление открытия двери можно легко изменить, перевернув лицевую панель.
Бокс имеет съёмные пластроны для облегчения доступа к аппаратам защиты без демонтажа всей лицевой панели. Сами пластроны крепятся на защёлки и их установка возможна без использования специализированного инструмента.
В шкафах Mistral 65 вверху и внизу шкафа можно устанавливать дополнительную DIN-рейку для монтажа на ней клеммных блоков либо на эти же места можно поставить стандартную гребёнку. Вдоль боковой стены шкафа есть зажимы для крепления кабеля и проушины для гибких стяжек.
Из дополнительных аксессуаров для шкафов серии Mistral 65 доступны:
• Ушки крепления шкафа к стене;
• Набор для опломбирования;
• Адаптер для ввода кабеля;
• Набор для соединения нескольких шкафов между собой;
• глухие пластроны для установки внутри шкафа светосигнальной и пускорегулирующей аппаратуры;
• Монтажные платы;
• Замок с ключами
• клеммные блоки (самозажимные или винтовые) с цветовой дифференциацией для клемм нейтрали или заземления
• Двери (непрозрачная белая или прозрачная голубая)
Бокс поставляется в картонной упаковке, закрытой защитной плёнкой.
В стандартном комплекте с боксом поставляются шины с латунными клеммниками, инструкция по сборке бокса, пакет с крепёжными элементами, наклейки для маркировки модулей и заглушки для закрытия не используемых модулей в пластронах.
