Номин. напряжение | 230 ... 440 В |
Характеристика срабатывания-кривая тока | C |
Отключение нейтрали N | Нет |
Номин. ток | 10A |
Глубина монтажн. встраиваемая | 69 мм |
Количество модулей (модульная ширина) | 6 |
Тип тока утечки | AC |
Степень защиты | IP2X |
Номин. ток утечки | 30mA |
Степень загрязнения устройства | 2 |
Номин. отключающая способность | 6kA |
Кол-во полюсов | 4 |
Кол-во защищенных полюсов | 4 |
Тип срабатывания | AC |
Макс. сечение кабеля | 25 |

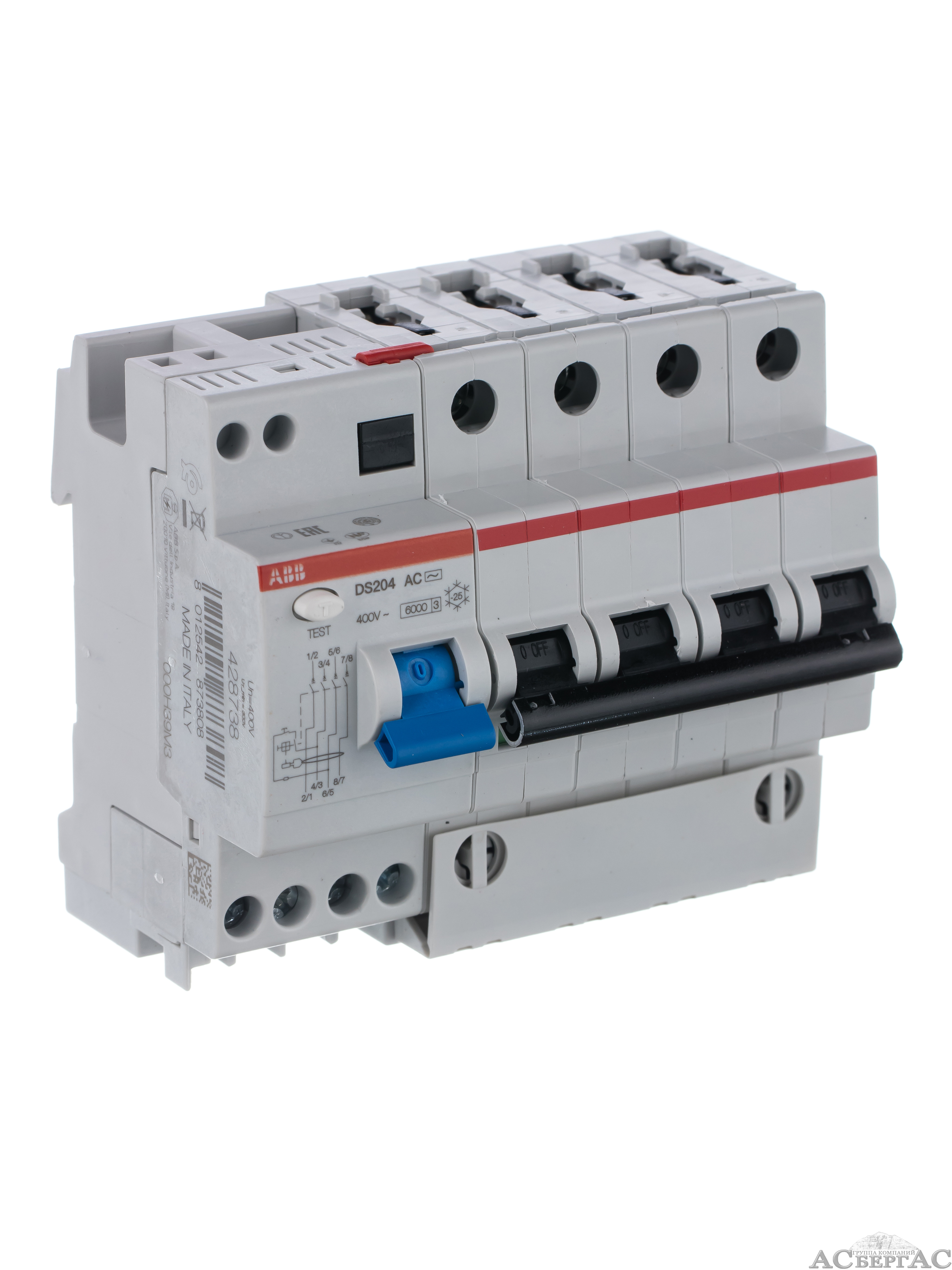

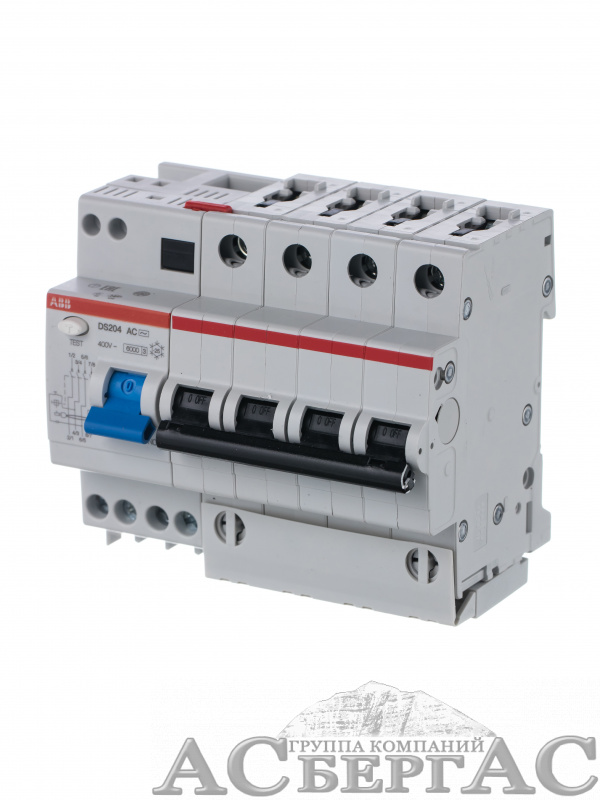

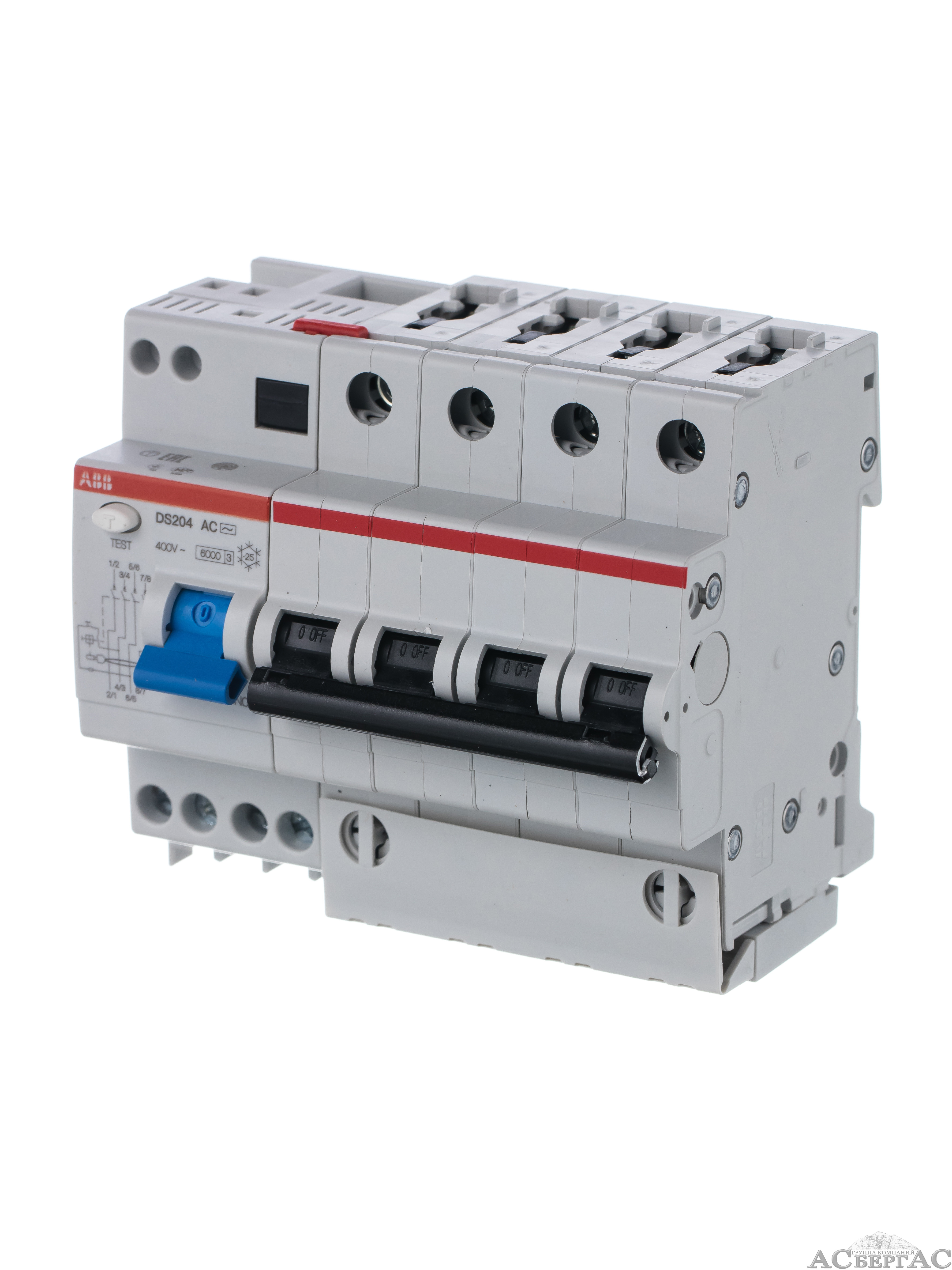

Автоматический выключатель дифференциального тока DS204 AC-C10/0,03 типа AС, предназначено для работы в цепях переменного синусоидального и постоянного пульсирующего тока утечки с напряжением до 400 Вольт и номинальном токе 10 Ампер. Номинальный отключающий дифференциальный ток срабатывания этой модели составляет 30 миллиампер. Максимальное сечение подключаемых кабелей - 25 кв.мм.
Устройство защитного отключения крепится на дин-рейку, имеет 4 полюса и занимает на дин-рейке, соответственно, 4 DIN-модуля. Для данной модели имеется возможность подключения дополнительных аксессуаров, таких как дополнительные, вспомогательные и сигнальные контакты, блок автоматического повторного включения или дистанционные расцепители.

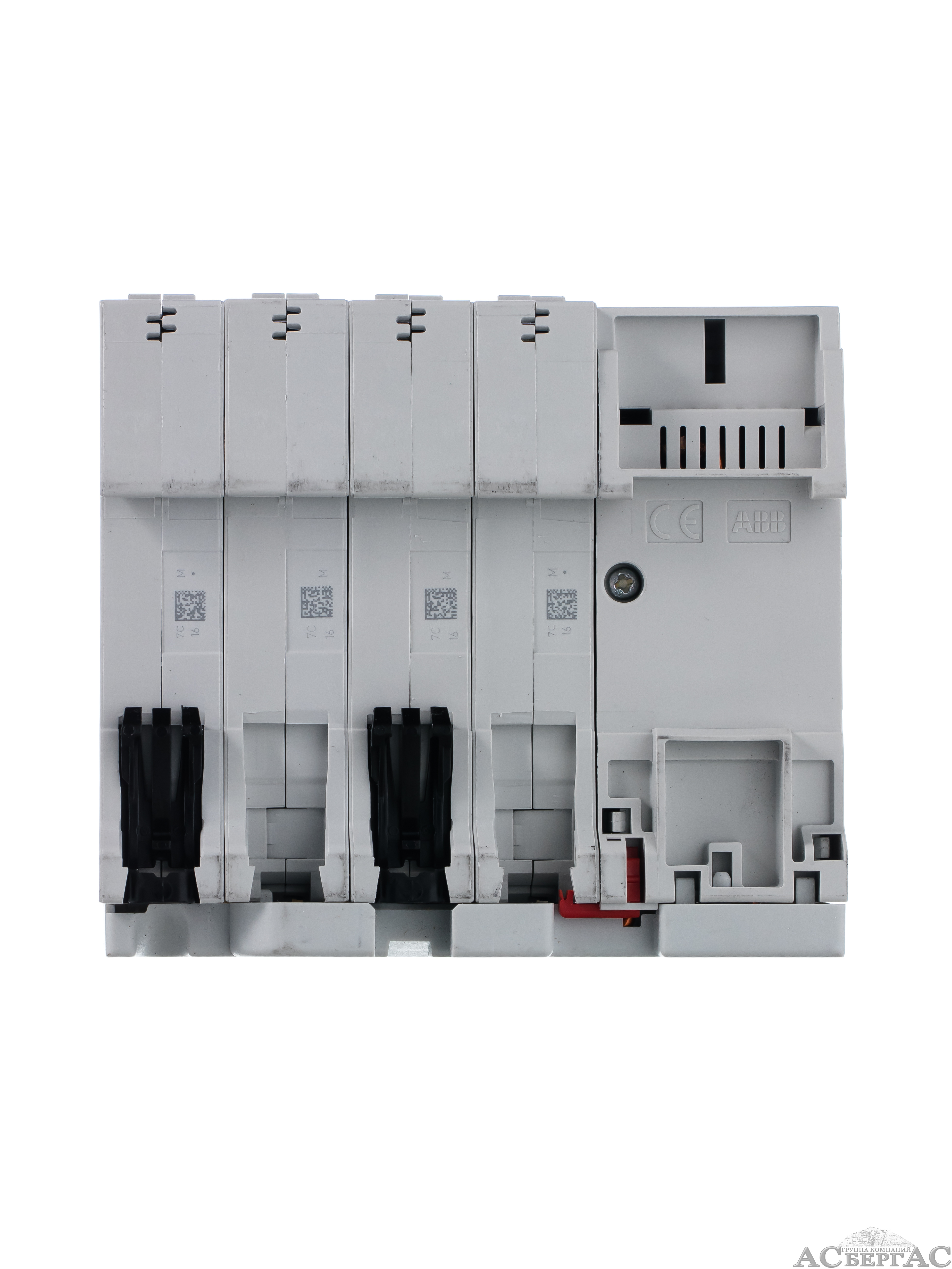

В устройстве дифференциального тока два типа клеммных разъёмов - передний для кабелей до 25 кв.мм и задний для кабелей до 10 кв.мм или для шин. Диапазон рабочих температур от -25 °C до +55 °C. Оригинальное устройство дифференциального тока имеет лазерную маркировку знаков сертификации, схему подключения и технические характеристики на видимой области корпуса.

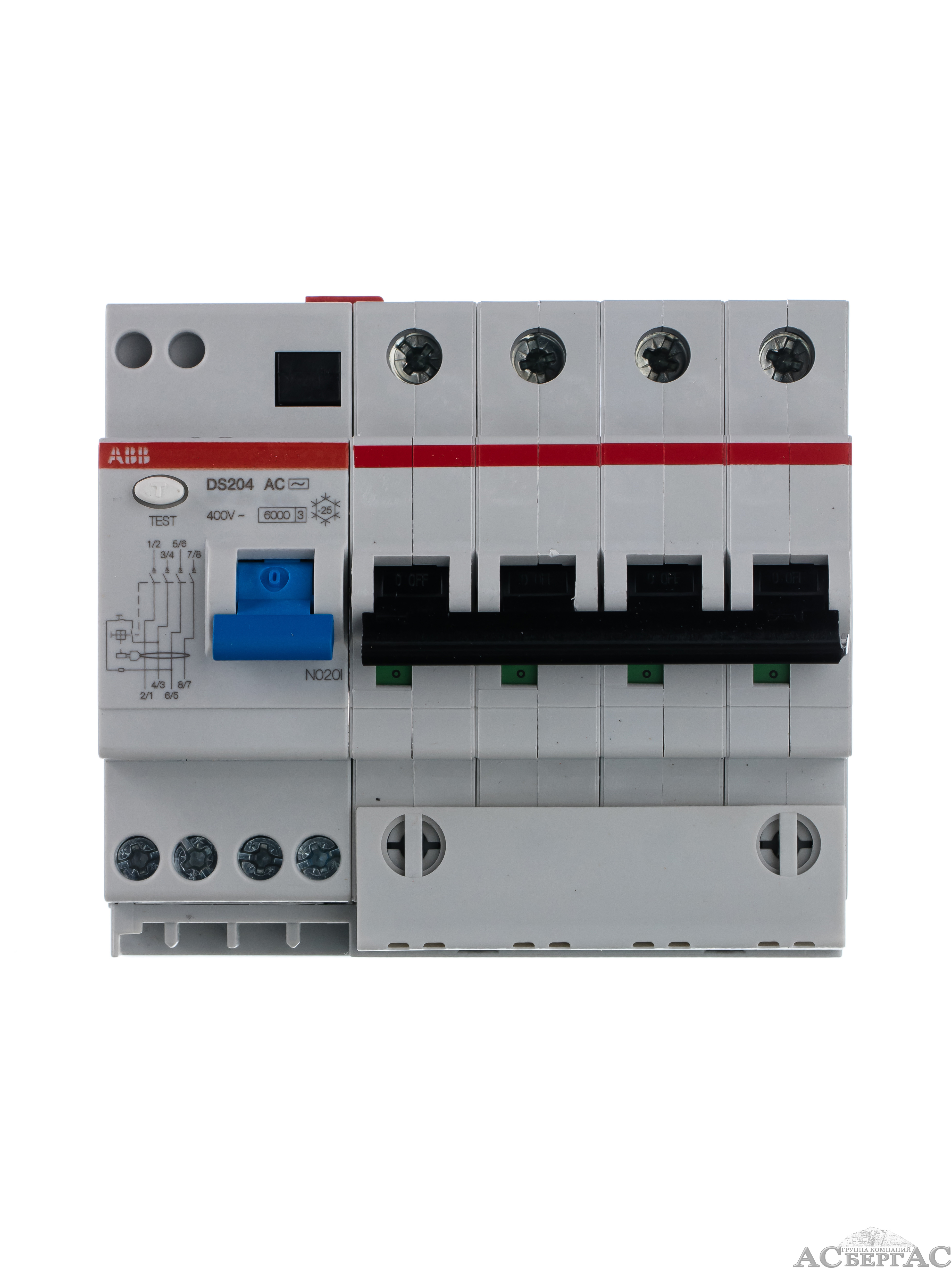

Для обеспечения безопасности пользователя на передней панели выключателя расположено окно индикатора реального положения контактов и кнопка "Тест" для проверки работоспособности выключателя. Электрические контакты выключателя дифференциального тока имеют степень защиты IP20, которая исключает возможность прикосновения пользователя к оголённым частям электрических контактов.
