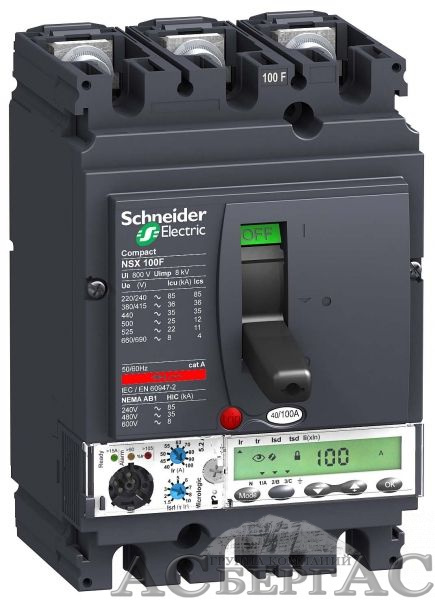

429892 NSX100N MIC.5.2 3P 40A Электронный 3х-полюс. автомат 40A 50kA, подкл. под шину Schneider Electric

429892 NSX100N MIC.5.2 3P 40A Электронный 3х-полюс. автомат 40A 50kA, подкл. под шину Schneider Electric. Вид 1 43.25%
  • Артикул: LV429892
  • Бренд: Schneider Electric
  • Наличие на складе: Под заказ (срок поставки от 3 дней)
Цена со скидкой: 38360,90 руб. Розничная цена: 67596,30 руб.
  • Характеристики товара
  • Оплата и доставка
  • Отзывы и комментарии
  • Сертификаты
Возможность установки индикатора отключ.Нет
Тип элемента управленияРычажковый (перекидной рычаг)
Вместе с расцепителем минимального напряженияНет
Кол-во полюсов3


Дополнительные характеристики товара
NSX100N MIC.5.2 3P 40A Электронный 3х-полюс. автомат 40A 50kA, подкл. под шину  Schneider Electric


10 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
35 кА Icu в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
50 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
36 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
90 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
20 кА в 600 В переменный ток 50/60 Гц в соответствии с UL 508
50 кА в 480 V переменный ток 50/60 Гц в соответствии с UL 508
85 кА в 240 V переменный ток 50/60 Гц в соответствии с UL 508

Ics 35 кА 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 36 кА 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 50 кА 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 50 кА 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Ics 90 кА 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2


Защита от перегрузки (с длительной выдержкой времени)
Защита от короткого замыкания с малой задержкой срабатывания



20000 циклы 690 V In/2 в соответствии с IEC 60947-2
30000 циклы 440 V In в соответствии с IEC 60947-2
50000 циклы 440 V In/2 в соответствии с IEC 60947-2


Светодиод "90 % Ir"
Светодиод "105 % Ir"


0.35...11 с 7,2 x Ir
0.5...16 с 6 x Ir


Подсчет энергии
Качество электропитания
Журналы и таблицы событий с отметками времени
Потребляемый ток и мощность
Отображ. мин./макс. значений
Мгновенные значения и значения потребления
Индикаторы необходимости обслуживания



IEC 60947-2
EN 60947-2

Диапазон Compact
Наименование продукта Compact NSX
Тип изделия или компонента Автоматический выключатель
Краткое имя устройства Compact NSX100N
Область применения Распределение
Описание полюсов 3P
Описание защищенных полюсов 3t
Тип сети Переменный ток
Частота сети 50/60 Гц
[In] номинальный ток 100 А ( 40 °C )
[Ui] номинальное напряжение изоляции 800 В переменный ток 50/60 Гц
[Uimp] номинальное импульсное напряжение 8 кВ
[Ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц
Код номинала автоматического выключателя N
Отключающая способность 50 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ics] номинальная рабочая отключающая способность Ics 10 кА 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Соответствие требованиям к изоляции Да в соответствии с EN 60947-2; Да в соответствии с IEC 60947-2
Категория применения Категория А
Наименование расцепителя Micrologic 5.2 A
Технология отключающего блока Электронный
Защитные функции расцепителя LSI
Номинал расцепителя 40 А ( 40 °C )
Тип защиты Мгновенная защита от короткого замыкания
Степень загрязнения 3 в соответствии с IEC 60664-1
Тип управления Тумблерный переключатель
Способ крепления Закрепленный
Монтажная опора Задняя монтажная панель
Присоединение с верхней стороны Передний
Соединение с нижней стороны Передний
Вспом. контакты, доступные на каждом контакторе Без
Механическая износостойкость 50000 циклы
Электрическая прочность 10000 циклы 690 V In в соответствии с IEC 60947-2
Шаг соединения 35 мм
Сигнализация Светодиод "готов к работе"
Уставка защиты с длительной задержкой срабатывания Ir Регулируем.
Диапазон длительных задержек срабатывания 18...40 A
Задание длительной задержки срабатывания Регулируем.
[Tr] длительная задержка срабатывания 15...400 с 1,5 x Ir
Тепловая память 20 минут до и после срабатывания
Диапазон установок защиты от короткого замыкания Isd Регулируем.
[Isd] диапазон уставок защиты от короткого замыкания 1.5...10 x Ir
Задание короткой задержки срабатывания Регулируем.
[Tsd] диапазон коротких задержек срабатывания 0...0.4 с
Диапазон уставок мгновенной защиты типа Ii Регулируем.
Диапазон уставок мгновенной защиты 1,5...15 x In
Логическая селективность ZCI С
Обмен данными Уставки защиты и аварийной сигнализации
Тип дисплея ЖК дисплей
Тип измерения Амперметр
Сохраняемые данные Индикаторы необходимости обслуживания
Высота 161 мм
Ширина 105 мм
Глубина 86 мм
Масса продукта 2.05 кг
Класс защиты от поражения электрическим током Класс II
Стандарты UL 508
Сертификация CSA; UL
Cтепень защиты IP IP40 в соответствии с IEC 60529
Класс IK IK07 в соответствии с IEC 62262
Рабочая температура -35...70 °C
Температура окружающего воздуха при хранении -55...85 °C
Показать все характеристики
