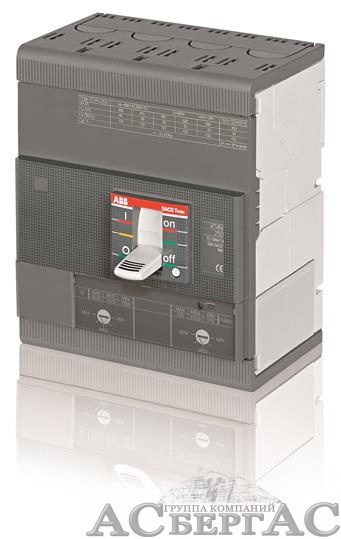

1SDA0 68263 R1 XT3N 250 TMG 200-600 4p F F InN=100% Термо-магнитнитный 4х-полюсный автомат 200А, 36kA ABB

ABB: 1SDA068263R1 12.4 %
  • Артикул: 1SDA068263R1
  • Бренд: ABB
  • Наличие на складе: Под заказ (срок поставки от 3 дней)
Розничная цена: 43230,93 руб. Цена со скидкой: 37870,29 руб.
Добавить в корзину:
  • Характеристики товара
  • Отзывы и комментарии
Возможность установки индикатора отключ.Да
Тип элемента управленияРычажковый (перекидной рычаг)
Вместе с расцепителем минимального напряженияНет
Кол-во полюсов4

Дополнительные данные из иных источников:

Тип изделияАвтоматический выключатель в литом корпусе
СерияTmax XT
Тип монтажаDin-рейка/монтажная плата
Ед. измеренияшт
Ширина, мм140
Глубина, мм70
Высота, мм150
Масса, кг2.1
Номинальный ток, А200
Кол-во силовых полюсов4
ИсполнениеСтационарный
Род токаПеременный
Номинальная отключающая способность, кA36
Предельная отключающая способность, кA36
Номинальное напряжение, В690
Класс защитыIP20
Кратность уставки расцепителя Km,, о.е.3
Способ задания уставки расцепителяПо кратности (Km)
Климат. исполнениеУ3
Токи уставки расцепителя в зоне перегрузки Ir, А(0,7...1)*In
Тип монтажной рейки35x15
Электронный расцепительНет
Электродинамическая стойкость Icm, кА75.6
Нормативный док-тГОСТ Р 50030.2
Наименование, типXT3N 250 TMG 200-600 4p F F InN
Тепловой расцепительДа
Коэффициент гарантированного срабатывания, о.е.1.2
Коэффициент гарантированного несрабатывания, o.e.0.8
ВзрывозащитаБеВзрывозащита
Активное сопротивление полюса R, мОм0.33
Кратности тока для времени, tmнет
МодульныйНет
Дифф. расцепительНет
Электромагнитный расцепительДа
Тип расцепителяТепловой, электромагнитный
Вид приводаРучной
Механическая износостойкость, кол-ко циклов25 000
Мат. проводникаCu/Al
Номинальный ток, корпуса А250
Коммутационная износостойкость, циклы8 000
Время срабатывания в зоне перегрузки tr, АОпределяется по времятоковой характеристике
Способ задания уставки мгновенного расцепителяПо кратности (Ki)
Токи уставки расцепителя Ii, о.е.(0,7..1)*In
Кратности уставки расцепителя Ki, о.е.3
Время срабатывания расцепителя в зоне КЗ tm с (шкала)0.015

Дополнительные технические характеристики и фотографии к 1SDA0 68263 R1 XT3N 250 TMG 200-600 4p F F InN=100% Термо-магнитнитный 4х-полюсный автомат 200А, 36kA ABB 1SDA068263R1 Вы можете запросить у менеджеров отдела интернет-продаж, используя для этого удобный Вам способ связи.
