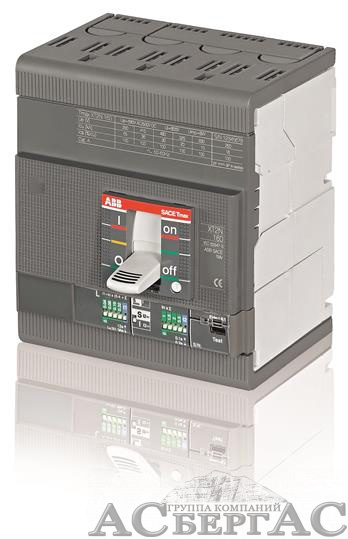

1SDA0 67870 R1 XT2H 160 Ekip LSI In=100A 3p F F Электронный 3х-полюсный автомат 100А, 70kA ABB

ABB: 1SDA067870R1 12.4 %
  • Артикул: 1SDA067870R1
  • Бренд: ABB
  • Наличие на складе: Под заказ (срок поставки от 3 дней)
Розничная цена: 44570,44 руб. Цена со скидкой: 39043,71 руб.
Добавить в корзину:
  • Характеристики товара
  • Отзывы и комментарии
Возможность установки индикатора отключ.Да
Тип элемента управленияРычажковый (перекидной рычаг)
Вместе с расцепителем минимального напряженияНет
Кол-во полюсов3

Дополнительные данные из иных источников:

Тип изделияАвтоматический выключатель в литом корпусе
СерияTmax XT
Тип монтажаDin-рейка/монтажная плата
Ед. измеренияшт
Ширина, мм90
Глубина, мм82.5
Высота, мм130
Масса, кг1.2
Номинальный ток, А100
Кол-во силовых полюсов3
ИсполнениеСтационарный
Род токаПеременный
Номинальная отключающая способность, кA70
Предельная отключающая способность, кA70
Номинальное напряжение, В690
Класс защитыIP20
Кратность уставки расцепителя Km,, о.е.1/1.5/2/2.5/3/3.5/4.5/5.5/6.5/7/7.5/8/8.5/9/10
Способ задания уставки расцепителяПо кратности (Km)
Климат. исполнениеУ3
Токи уставки расцепителя в зоне перегрузки Ir, А(0,4…1)*In
Тип монтажной рейки35x15
Электронный расцепительДа
Электродинамическая стойкость Icm, кА154
Нормативный док-тГОСТ Р 50030.2
Наименование, типXT2H 160 Ekip LSI In
Тепловой расцепительНет
Коэффициент гарантированного срабатывания, о.е.1.1
Коэффициент гарантированного несрабатывания, o.e.0.9
ВзрывозащитаБеВзрывозащита
Активное сопротивление полюса R, мОм0.42
Кратности тока для времени, tmда
МодульныйНет
Дифф. расцепительНет
Время срабатывания расцепителя в зоне КЗ tm, c0.05/0.1/0.2/0.4
Электромагнитный расцепительНет
Тип расцепителяЭлектронный
Вид приводаРучной
Механическая износостойкость, кол-ко циклов25 000
Мат. проводникаCu/Al
Номинальный ток, корпуса А160
Коммутационная износостойкость, циклы8 000
Время срабатывания в зоне перегрузки tr, А3/12/36/60
Кратность тока для времени tr, o.e.3
Способ задания уставки мгновенного расцепителяПо кратности (Ki)
Токи уставки расцепителя Ii, о.е.(0,4..1)*In
Кратность тока для времени tm (для функции I2t), о.е.10
Кратности уставки расцепителя Ki, о.е.1/1.5/2/2.5/3/3.5/4.5/5.5/6.5/7/7.5/8/8.5/9/10
Время срабатывания расцепителя в зоне КЗ tm с (шкала)0.04

Дополнительные технические характеристики и фотографии к 1SDA0 67870 R1 XT2H 160 Ekip LSI In=100A 3p F F Электронный 3х-полюсный автомат 100А, 70kA ABB 1SDA067870R1 Вы можете запросить у менеджеров отдела интернет-продаж, используя для этого удобный Вам способ связи.
