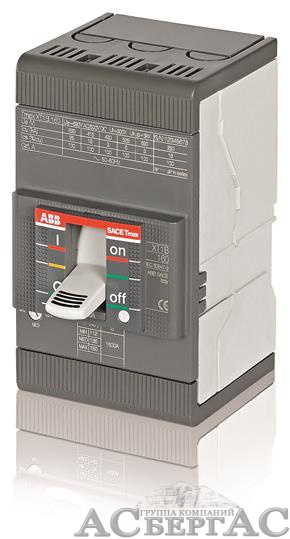

1SDA0 67416 R1 XT1N 160 TMD 100-1000 3p F F Термо-магнитнитный 3х-полюсный автомат 100А, 36kA ABB

ABB: 1SDA067416R1 23.75 %
  • Артикул: 1SDA067416R1
  • Бренд: ABB
  • Наличие на складе: Под заказ (срок поставки от 3 дней)
Розничная цена: 11176,48 руб. Цена со скидкой: 8522,07 руб.
  • Характеристики товара
  • Оплата и доставка
  • Отзывы и комментарии
Возможность установки индикатора отключ.Да
Тип элемента управленияРучка-переключатель поворот.
Вместе с расцепителем минимального напряженияНет
Кол-во полюсов3


Дополнительные характеристики товара
Тип изделияАвтоматический выключатель в литом корпусе
СерияTmax XT
Тип монтажаDin-рейка/монтажная плата
Ед. измеренияшт
Ширина, мм76.2
Глубина, мм70
Высота, мм130
Масса, кг1.1
Номинальный ток, А100
Кол-во силовых полюсов3
ИсполнениеСтационарный
Род токаПеременный
Номинальная отключающая способность, кA36
Предельная отключающая способность, кA36
Номинальное напряжение, В690
Класс защитыIP20
Кратность уставки расцепителя Km,, о.е.10
Способ задания уставки расцепителяПо кратности (Km)
Климат. исполнениеУ3
Токи уставки расцепителя в зоне перегрузки Ir, А(0,7...1)*In
Тип монтажной рейки35x15
Электронный расцепительНет
Электродинамическая стойкость Icm, кА75.6
Нормативный док-тГОСТ Р 50030.2
Наименование, типXT1N 160 TMD 100-1000 3p F F
Тепловой расцепительДа
Коэффициент гарантированного срабатывания, о.е.1.2
Коэффициент гарантированного несрабатывания, o.e.0.8
ВзрывозащитаБеВзрывозащита
Активное сопротивление полюса R, мОм0.7
Кратности тока для времени, tmнет
МодульныйНет
Дифф. расцепительНет
Электромагнитный расцепительДа
Тип расцепителяТепловой, электромагнитный
Вид приводаРучной
Механическая износостойкость, кол-ко циклов25 000
Мат. проводникаCu/Al
Номинальный ток, корпуса А160
Коммутационная износостойкость, циклы8 000
Время срабатывания в зоне перегрузки tr, АОпределяется по времятоковой характеристике
Способ задания уставки мгновенного расцепителяПо кратности (Ki)
Токи уставки расцепителя Ii, о.е.(0,7..1)*In
Кратности уставки расцепителя Ki, о.е.10*In
Время срабатывания расцепителя в зоне КЗ tm с (шкала)0.015

Дополнительные технические характеристики и фотографии к 1SDA0 67416 R1 XT1N 160 TMD 100-1000 3p F F Термо-магнитнитный 3х-полюсный автомат 100А, 36kA ABB 1SDA067416R1 Вы можете запросить у менеджеров отдела интернет-продаж, используя для этого удобный Вам способ связи.
