Номин. напряжение | 690 В |
Способ монтажа | DIN-рейка/монтажная плата |
Исполнение | стационарный |
Монтаж на DIN рейку с проф. | Нет |
Тип расцепителя устройства | Тепловой, электромагнитный |
Материал проводника | Cu/Al |
Диапазон установки тока расцепления | 112 ... 160 А |
Степень защиты | IP2X |
Возможность установки индикатора отключ. | Да |
Вид подключения главной электр. цепи | Подключение спереди |
Тип элемента управления | Рукоятка поворотная |
Вместе с расцепителем минимального напряжения | Нет |
Комплексная защита от замыканий на землю | Нет |
Кол-во полюсов | 3 |

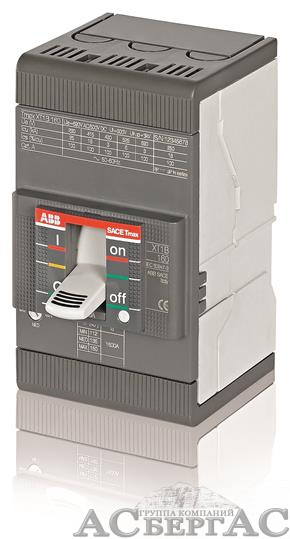

Автоматический термо-магнитный выключатель в литом корпусе Tmax XT1B 160 TMD 160-1600, производства компании ABB, рассчитан на большой диапазон рабочих токов и предназначен для защиты электрических цепей от перегрузки по току и коротких замыканий. Отличительными особенностями термо-магнитных автоматов серии Tmax являются двойная изоляция, прямое управление, ударо- и виброустойчивость, возможность установки как в вертикальном, так и в горизонтальном положении, возможность запитывания как через верхние, так и через нижние выводы.
Модель Tmax XT1B 160 TMD 160-1600 имеет 3 силовых полюса, номинальную отключающую способность 18 килоампер и номинальный рабочий ток 160 Ампер. Предельная отключающая способность автоматического выключателя также составляет 18 килоампер. Термо-магнитный 3х-полюсный автомат Tmax XT1B 160 TMD 160-1600 имеет тепловой и электромагнитный расцепители и предназначен для работы с номинальным напряжением 690 Вольт, переменного тока. Коммутационная износостойкость модели Tmax XT1B 160 TMD 160-1600 составляет 8 000 циклов.
Для термо-магнитных автоматов серии Tmax доступен широкий ассортимент дополнительных аксессуаров, таких как: моторные приводы, дополнительные выводы, поворотные рукоятки, замки и блокировки для выключателей и моторных приводов.
